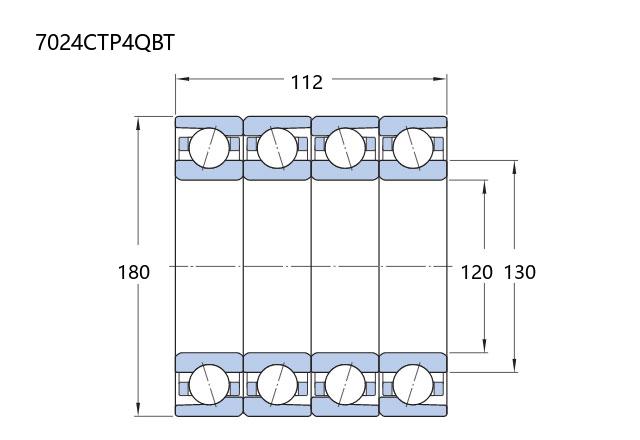

7024CTP4QBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：112 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：ISO 4级精度】【QBT：四列背靠背串联串联（<>>>）配对】
7
0
2
4
C
T
P
4
Q
B
T
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：ISO 4级精度
QBT：四列背靠背串联串联（<>>>）配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
ISO 4级精度
QBT：
四列背靠背串联串联（<>>>）配对
| 公称型号 | ||
| 标准钢球型 | 7024CTP4QBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 112 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 472 |
| 基本额定静载荷 | C0r | 468 |
| 极限载荷(KN) | ||
| 轴向-单个 | 75.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.8 | |
| 作用点(mm) | ||
| a | 34.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 7700 |
| 油润滑 | Oil | 11700 |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 422 |
| 轻预紧 | L | 825 |
| 中预紧 | M | 1959 |
| 重预紧 | H | 3918 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 116 |
| 轻预紧 | L | 153 |
| 中预紧 | M | 225 |
| 重预紧 | H | 316 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -14 |
| 轻预紧 | L | -26 |
| 中预紧 | M | -50 |
| 重预紧 | H | -79 |
| 轴承组合 | ||
| 方式 | <>>> | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 8.36 | ||
