7020ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥ - ￥5040.17【详情】
后缀列表：【E：25° 接触角】【T：树脂保持架】【P4：P4 级精度】【SU：单个万能组合】
7020ETP4SU属于超高精密角接触球轴承中的标准型产品。其基本尺寸为内径100毫米、外径150毫米、厚度24毫米，是一种结构较为紧凑的轴承设计。
该轴承通常采用精密工程钢材制造，并可能经过特殊热处理工艺以增强其机械性能。在内部结构上，它通常具有优化的滚道设计和精确的球体引导系统，旨在同时承受径向和轴向联合载荷。接触角的设计使其在高速运转条件下能表现出较好的稳定性。后缀“ETP4SU”通常暗示了其在材料、游隙、精度及润滑方面的特定配置，例如可能采用了高性能润滑剂以满足低扭矩和长寿命的运行需求。这类轴承的制造公差控制严格，通常符合较高的精度等级。
在应用方面，7020ETP4SU常见于对旋转精度和运行平稳性有较高要求的场合，例如某些机床的主轴、精密传动系统或测量仪器中。其设计目标是在合理的工况下，帮助设备实现较低的振动与噪声水平，并维持长期的运行精度。选择合适的安装与润滑方式，对于发挥其潜在性能具有积极意义。
7
0
2
0
E
T
P
4
S
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
E：25° 接触角
T：树脂保持架
P4：P4 级精度
SU：单个万能组合
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
E：
25° 接触角
T：
树脂保持架
P4：
P4 级精度
SU：
单个万能组合

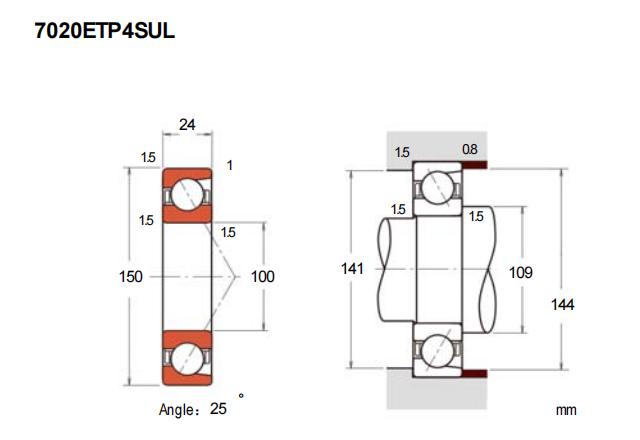

| 公称型号 | ||
| 标准钢球型 | 7020ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 75 |
| 基本额定静载荷 | C0r | 73.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 57.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 41.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8000 |
| 油润滑 | Oil | 12000 |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 434 |
| 轻预紧 | L | 837 |
| 中预紧 | M | 2009 |
| 重预紧 | H | 3948 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 236 |
| 轻预紧 | L | 300 |
| 中预紧 | M | 418 |
| 重预紧 | H | 549 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -7 |
| 轻预紧 | L | -13 |
| 中预紧 | M | -26 |
| 重预紧 | H | -42 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.45 | ||
