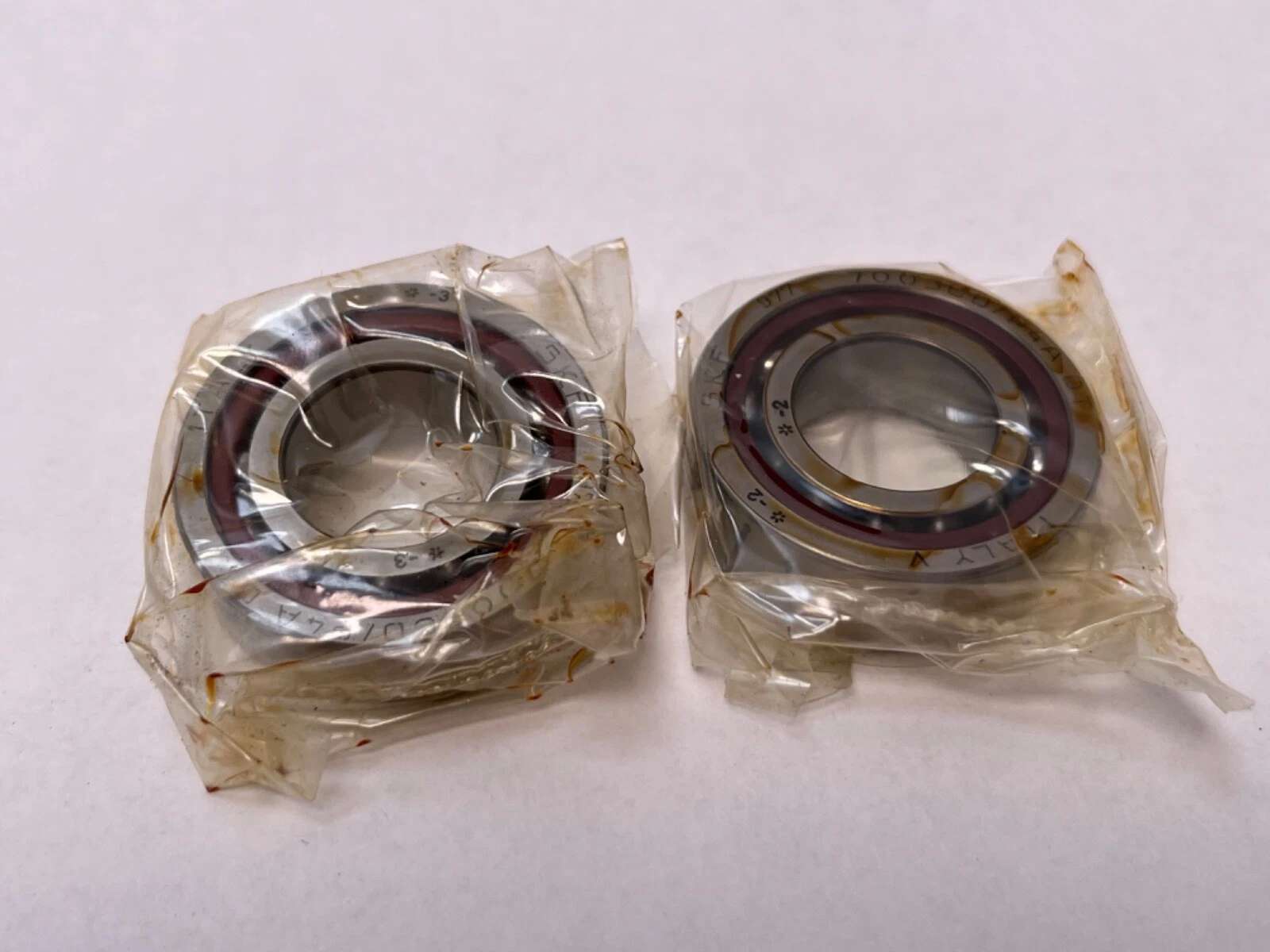

7003CTP4DT轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：35 mm，厚度：20 mm。
价格区间：￥33.94 - ￥297.96【详情】
后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DT：双列串联（<<或>>）配对】
7003CTP4DT是一款超高精密角接触球轴承，属于标准型设计系列。其基本尺寸为内径17毫米、外径35毫米、厚度20毫米。该型号采用接触角设计，能够同时承受径向和轴向载荷，尤其适用于高速旋转场合。
在结构上，该轴承通常采用酚醛树脂保持架，配合高精度等级P4的制造标准，确保在运转过程中的稳定性和低噪音特性。内部游隙经过优化调整，有助于降低摩擦发热，延长使用寿命。此类轴承多用于中小型电机主轴、精密仪器旋转部件及高刚性支撑结构等场景。
选型时需注意根据实际工况确定预紧力和润滑方式，适当的安装与维护对保持其性能至关重要。该型号轴承在合理使用条件下能够提供可靠的旋转精度和耐久性，是现代精密机械传动系统中的常见选择。
7
0
0
3
C
T
P
4
D
T
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
03：内径：17 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DT：双列串联（<<或>>）配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
03：
内径：17 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DT：
双列串联（<<或>>）配对
| 公称型号 | ||
| 品牌：CALOX | 标准钢球型 | 7003CTP4DT |
| 主要尺寸(mm) | ||
| 内径 | d |
17 |
| 外径 | D |
35 |
| 厚度（单列） | B |
10 |
| 厚度（多列） | T |
20 |
| 倒角尺寸 | r(min) | 0.3 |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 13.9 |
| 基本额定静载荷 | C0r | 7.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.85 | |
| 接触角 | ||
| 度 | ° |
15 |
| 系数 | ||
| fo | 14.5 | |
| 作用点(mm) | ||
| a | 8.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 44300 |
| 油润滑 | Oil | 67400 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 19.5 |
| Da(max) | 32.5 | |
| Db(max) | 33.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 30 |
| 中预紧 | M | 69 |
| 重预紧 | H | 156 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 16 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 31 |
| 重预紧 | H | 46 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 2 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -7 |
| 重预紧 | H | -16 |
| 轴承组合 | ||
| 高可推荐 | 方式 | << |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.078 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK 7003CTYNDTP5轴承 标准型精密角接触球轴承 |
NSK | 17 X 35 X 20 | 华东 | 日本 | 580 | 297.96 | ￥242.24 | |
| HRB 7003C/P4DTA轴承 角接触球轴承-标准型 |
HRB | 17 X 35 X 20 | 华东 | 哈尔滨 | 200 | 114.36 | ￥102.11 | |
| NSK 7003CTYNDTP5轴承 标准型精密角接触球轴承 |
NSK | 17 X 35 X 20 | 华东 | 日本 | 580 | 271.31 | ￥242.24 | |
| HRB 7003C/P4DTB轴承 角接触球轴承-标准型 |
HRB | 17 X 35 X 20 | 华东 | 哈尔滨 | 200 | 114.36 | ￥102.11 | |
| HRB 7003CTA/P4DTA轴承 角接触球轴承-标准型 |
HRB | 17 X 35 X 20 | 华东 | 哈尔滨 | 200 | 126.44 | ￥102.8 |
