AC709ACZO轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：9 mm，外径：24 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷材质】后缀列表：【AC：25° 接触角】【ZO：氧化锆（ZrO2）材质】
AC709ACZO是一款采用氧化锆全陶瓷材质制造的角接触球轴承。其基本尺寸为内径9毫米、外径24毫米、厚度7毫米。此类轴承属于AC7000系列的全陶瓷型产品。
该轴承的内圈、外圈、滚动体均采用氧化锆材料制成，具备陶瓷材料的典型特性。例如，它在运转过程中表现出较低的质量密度，有助于降低高速旋转时的离心力影响。同时，材料本身具有的电绝缘性使其适用于可能存在电流通过的应用场合，有助于避免电蚀现象。在无润滑或润滑不充分的工况下，氧化锆材质也展现出一定的自润滑性能与耐磨损特性。
由于采用角接触设计，该轴承能够承受径向与轴向的联合载荷，适用于需要一定轴向承载能力的精密结构。全陶瓷结构使其在耐腐蚀、耐高温方面相较于常规轴承材料有一定优势，常见于对清洁度、化学稳定性有较高要求的环境。此类产品在小型高速设备或某些特殊工业领域中有其适用场景。
A
C
7
0
9
A
C
Z
O
AC：全陶瓷材质
7：角接触球轴承
0：尺寸系列：超轻 10 系列
9：内径代号，内径：9 mm
AC：25° 接触角
ZO：氧化锆（ZrO2）材质
AC：
全陶瓷材质
7：
角接触球轴承
0：
尺寸系列：超轻 10 系列
9：
内径代号，内径：9 mm
AC：
25° 接触角
ZO：
氧化锆（ZrO2）材质

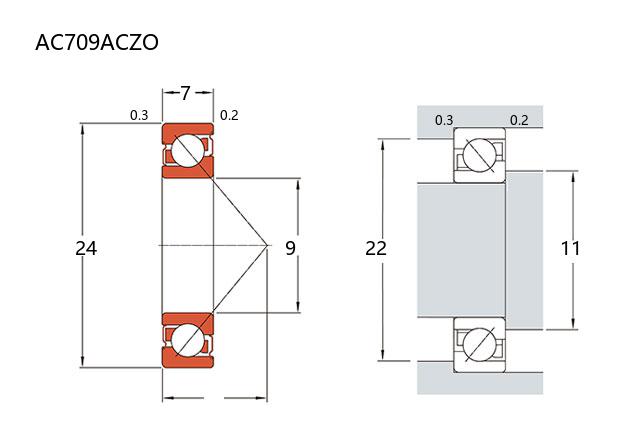

| 公称型号 | ||
| 全陶瓷型 | AC709ACZO | |
| 主要尺寸(mm) | ||
| 内径 | d | 9 |
| 外径 | D | 24 |
| 厚度 | B | 7 |
| r(min) | 0.3 | |
| r1(min) | 0.2 | |
| 接触角 | ||
| α(度) | 25° | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.45 |
| 基本额定静载荷 | Cor | 1.53 |
| 系数 | ||
| f0 | – | |
| 限制速度(rpm) | ||
| 脂润滑 | 75000 | |
| 油润滑 | 110000 | |
| 载荷中心(mm) | ||
| a(单列) | ||
| 安装尺寸(mm) | ||
| da(min) | 11 | |
| Da(max) | 22 | |
| ra(max) | 0.3 | |
| db(min) | ||
| Db(max) | 22.6 | |
| rb(max) | 0.2 | |
| 材质 | ||
| 套圈 | ZrO2 | |
| 滚动体 | ZrO2/Si3N4 | |
| 保持架 | PEEK/PTFE/PA66 | |
| 重量(kg) | ||
| 单列 | 0.012 | |
