7304B-2Z轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：20 mm，外径：52 mm，厚度：15 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【B：40° 接触角】【-2Z：两侧间隙式金属防尘盖】
7304B-2Z是一款角接触球轴承，其基本尺寸为内径20毫米、外径52毫米、厚度15毫米。该轴承属于7000系列密封型产品，通常被视为普通精度等级。
轴承型号中的“B”标识提示其接触角参数，通常为40度，这种设计使轴承能够承受一定的径向载荷与单向轴向载荷的联合作用，相比径向接触轴承，其轴向承载能力有所提升。后缀“2Z”表示轴承两侧带有防尘盖（ZZ型密封），这种非接触式密封结构有助于在轴承运转时阻挡较大颗粒污染物进入内部，同时对轴承的摩擦转矩影响相对较小，适用于对防尘有一定要求但转速不是极高的场合。
由于具备密封特性和特定的载荷承受能力，这类轴承常见于一些中小型机电设备、传动机构或汽车零部件等应用中，作为轴系的支承元件。在安装时需注意角接触球轴承通常需施加预紧力以提升刚性，且一般建议成对使用以平衡轴向力。轴承的选型需结合实际工况条件综合考虑。
7
3
0
4
B
-
2
Z
7：角接触球轴承
3：尺寸系列：中窄 03 系列
04：内径：20 mm
B：40° 接触角
-2Z：两侧间隙式金属防尘盖
7：
角接触球轴承
3：
尺寸系列：中窄 03 系列
04：
内径：20 mm
B：
40° 接触角
-2Z：
两侧间隙式金属防尘盖
| 公称型号 | ||
| 单列密封型 | 7304B-2Z | |

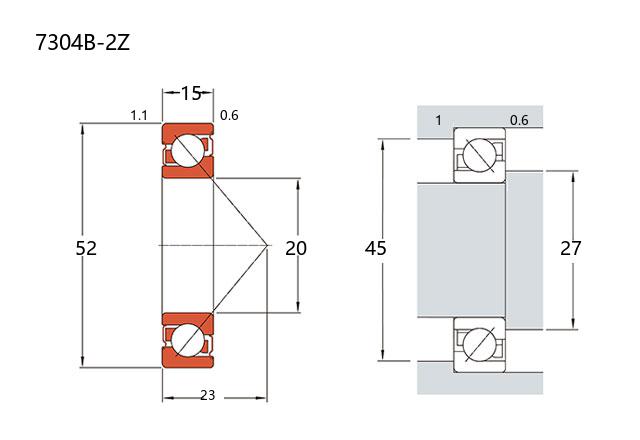

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 52 |
| 厚度 | B | 15 |
| r(min) | 1.1 | |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 20.4 |
| 基本额定静载荷 | Cor | 11.1 |
| 疲劳极限 | ||
| 径向 | Cur(KN) | 0.75 |
| 转速(rpm) | ||
| 极限 | 8500 | |
| 参考 | – | |
| 载荷中心(mm) | ||
| a(单列) | 23 | |
| 尺寸(mm) | ||
| d1 | – | |
| d2 | 30 | |
| D1 | – | |
| D2 | 41.4 | |
| D3 | 47.1 | |
| 安装尺寸(mm) | ||
| da(min) | 27 | |
| Da(max) | 45 | |
| Db(max) | 47.8 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 接触角 | ||
| α(°) | 40° | |
| 密封 | 2Z | |
| 重量(kg) | ||
| 单列 | 0.143 | |
