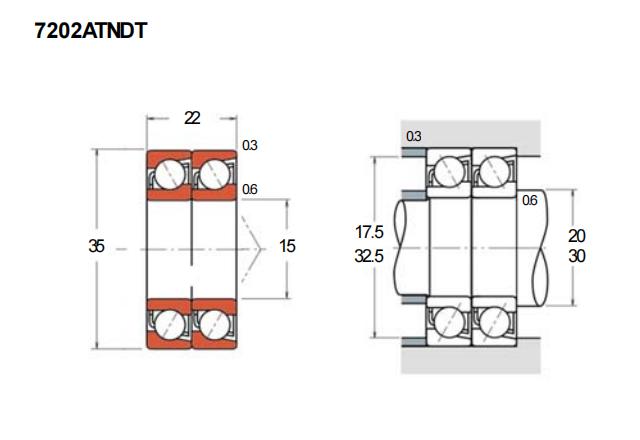

7202ATNDT轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：15 mm，外径：35 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【TN：聚酰胺树脂（尼龙）保持架】【DT：双列串联（<<或>>）配对】
7202ATNDT型轴承属于角接触球轴承类别，采用DT配对形式。其基本尺寸为内径15毫米、外径35毫米、总厚度22毫米，属于紧凑型设计。
该轴承的“DT”配对表示两套单个轴承以背对背（DB）或面对面（DF）方式成对安装，并由制造商预先调整好游隙。这种配对方式能有效提高轴承组的整体刚性，并分担来自两个方向的径向与轴向复合载荷。后缀“A”通常指接触角为30度，适合承受较大的轴向负荷；“TN”表示保持架由工程塑料制成，具有重量轻、耐冲击及利于高速运转的特性；“DT”组合则明确了配对供货的状态。
这类轴承常见于需要提高支承刚性和旋转精度的场合，例如中小型机床主轴、电主轴、泵或减速器等设备中。配对供货简化了安装流程，有助于保证预设的性能表现。在适当的工况与润滑条件下，该结构有助于维持设备平稳运行。
选用时需结合实际的载荷、转速、环境条件及精度要求进行综合评估。
7
2
0
2
A
T
N
D
T
7：角接触球轴承
2：尺寸系列：轻窄 02 系列
02：内径：15 mm
A：接触角 30°
TN：聚酰胺树脂（尼龙）保持架
DT：双列串联（<<或>>）配对
7：
角接触球轴承
2：
尺寸系列：轻窄 02 系列
02：
内径：15 mm
A：
接触角 30°
TN：
聚酰胺树脂（尼龙）保持架
DT：
双列串联（<<或>>）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7202AWDT | |
| 尼龙 | 7202ATNDT | |
| 车削铜 | 7202AMDT | |
| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 35 |
| 宽度 | T=(2B) | 22 |
| B | 11 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 接触角 | ||
| α(度) | 30° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 14 |
| 基本额定静载荷 | Cor(双列) | 9.3 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 14000 | |
| 油润滑 | 20000 | |
| 载荷中心(mm) | ||
| a(参考单列) | 12.7 | |
| 安装尺寸(mm) | ||
| da(min) | 20 | |
| Da(max) | 30 | |
| ra(max) | 0.6 | |
| db(min) | 17.5 | |
| Db(max) | 32.5 | |
| rb(max) | 0.3 | |
| 重量(kg) | ||
| 双列 | 0.09 | |
