7320ATNDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：100 mm，外径：215 mm，厚度：94 mm。
价格区间：￥ - ￥1132.17【详情】
后缀列表：【A：接触角 30°】【TN：尼龙聚酰胺树脂保持架】【DF：双列面对面（\ /）配对】
7320ATNDF属于角接触球轴承，采用DF（背对背）配对形式，其基本尺寸为内径100毫米、外径215毫米、厚度94毫米。该结构设计使轴承能够同时承受径向和轴向联合载荷，尤其适用于需要较高刚性及双向轴向定位的工况。DF配对方式增强了轴承系统的力矩承载能力，有效抑制轴系挠曲，常见于齿轮箱、机床主轴等对旋转精度有要求的应用场景。
此类轴承在制造时通常选用优质钢材，并经过适当的热处理工艺，以提升接触疲劳强度和尺寸稳定性。配对轴承在出厂前经过预载荷调整与精度选配，可满足P0、P6或P5级别的精度要求，有助于减少设备安装调试环节的工作量，同时提高运行平稳性。
在应用时需注意保证良好的润滑条件与清洁环境，以维持其性能并延长使用寿命。该型号轴承适用于中高速运转场合，可在一定工况范围内提供可靠的支承效果，具体选型时建议结合实际负荷、转速及环境条件进行综合评估。
7
3
2
0
A
T
N
D
F
7：角接触球轴承
3：尺寸系列：中窄 03 系列
20：内径：100 mm
A：接触角 30°
TN：尼龙聚酰胺树脂保持架
DF：双列面对面（\ /）配对
7：
角接触球轴承
3：
尺寸系列：中窄 03 系列
20：
内径：100 mm
A：
接触角 30°
TN：
尼龙聚酰胺树脂保持架
DF：
双列面对面（\ /）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7320AWDF | |
| 尼龙 | 7320ATNDF | |
| 车削铜 | 7320AMDF | |

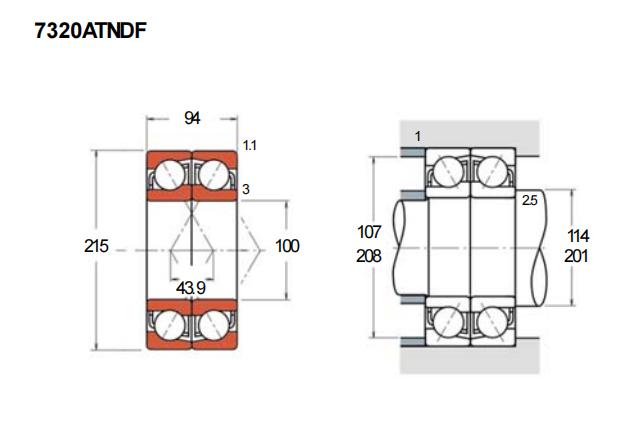

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 215 |
| 宽度 | T=(2B) | 94 |
| B | 47 | |
| r(min) | 3 | |
| r1(min) | 1.1 | |
| 接触角 | ||
| α(度) | 30° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 335 |
| 基本额定静载荷 | Cor(双列) | 385 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 1800 | |
| 油润滑 | 2400 | |
| 载荷中心(mm) | ||
| a0(DF) | 43.9 | |
| 安装尺寸(mm) | ||
| da(min) | 114 | |
| Da(max) | 201 | |
| ra(max) | 2.5 | |
| db(min) | 107 | |
| Db(max) | 208 | |
| rb(max) | 1 | |
| 重量(kg) | ||
| 双列 | 14.58 | |
