7316BMDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：80 mm，外径：170 mm，厚度：78 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【B：接触角 40°】【M：机加工黄铜保持架】【DF：双列面对面（\ /）配对】
7316BMDF是一款角接触球轴承，其公称尺寸为内径80毫米、外径170毫米、厚度78毫米。该轴承属于角接触球轴承的一种特定配置形式，即DF配对方式。这种配对方式通常涉及两个单个轴承以特定的预载荷和轴向游隙进行组合安装，以共同承受联合载荷。
该轴承设计能够同时承受径向载荷和一定的轴向载荷，其双联配置有助于提升支承结构的刚性，并在应用中实现相对稳定的运行性能。在一些要求较高的旋转精度和运行平稳性的场合，例如部分工业传动设备或精密机械部件中，此类轴承可能会被考虑选用。制造商通常会提供P0、P6、P5等不同精度等级的产品选项，用户可根据实际工况条件和对运行性能的具体要求进行选择。
在使用过程中，建议参考制造商提供的技术资料，结合设备的实际负载、转速及润滑条件等因素，进行合理的选型与安装维护，以发挥其应有的性能特点。
7
3
1
6
B
M
D
F
7：角接触球轴承
3：尺寸系列：中窄 03 系列
16：内径：80 mm
B：接触角 40°
M：机加工黄铜保持架
DF：双列面对面（\ /）配对
7：
角接触球轴承
3：
尺寸系列：中窄 03 系列
16：
内径：80 mm
B：
接触角 40°
M：
机加工黄铜保持架
DF：
双列面对面（\ /）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7316BWDF | |
| 尼龙 | 7316BTNDF | |
| 车削铜 | 7316BMDF | |

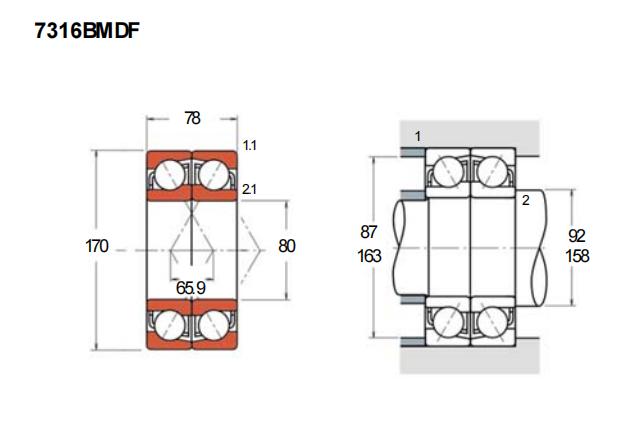

| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 170 |
| 宽度 | T=(2B) | 78 |
| B | 39 | |
| r(min) | 2.1 | |
| r1(min) | 1.1 | |
| 接触角 | ||
| α(度) | 40° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 219 |
| 基本额定静载荷 | Cor(双列) | 218 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 2000 | |
| 油润滑 | 2800 | |
| 载荷中心(mm) | ||
| a0(DF) | 65.9 | |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 158 | |
| ra(max) | 2 | |
| db(min) | 87 | |
| Db(max) | 163 | |
| rb(max) | 1 | |
| 重量(kg) | ||
| 双列 | 7.58 | |
