7203ATNDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：17 mm，外径：40 mm，厚度：24 mm。
价格区间：￥ - ￥42.33【详情】
后缀列表：【A：接触角 30°】【TN：尼龙聚酰胺树脂保持架】【DF：双列面对面（\ /）配对】
7203ATNDF属于角接触球轴承，内径为17毫米，外径40毫米，厚度为24毫米。该轴承采用DF配对方式，常见于需要同时承受径向与轴向复合载荷的场合。其接触角设计使轴承具备较高的轴向承载能力，尤其适用于中等转速条件下的精密传动结构。
DF配对形式意味着两套同规格轴承以背对背方式组合安装，这种配置能够有效抵抗双向轴向力并增强整体刚性，有助于维持旋转精度。在运转过程中，该配对结构可提供较好的力矩平衡性，常用于主轴支承、齿轮箱或小型减速机等需要双向定位的机械设备中。根据不同工况需求，此类轴承可选P0、P6或P5等级制造精度，以满足不同级别的旋转稳定性要求。
由于角接触球轴承的滚道与球体之间呈特定角度接触，安装时需注意预紧力的调整。合理的配对使用可提升系统刚性，但在实际应用中仍需结合具体负载、转速及润滑条件进行选型评估。该型号轴承在机床、电机及仪器仪表等领域具有较为广泛的应用基础。
7
2
0
3
A
T
N
D
F
7：角接触球轴承
2：尺寸系列：轻窄 02 系列
03：内径：17 mm
A：接触角 30°
TN：尼龙聚酰胺树脂保持架
DF：双列面对面（\ /）配对
7：
角接触球轴承
2：
尺寸系列：轻窄 02 系列
03：
内径：17 mm
A：
接触角 30°
TN：
尼龙聚酰胺树脂保持架
DF：
双列面对面（\ /）配对

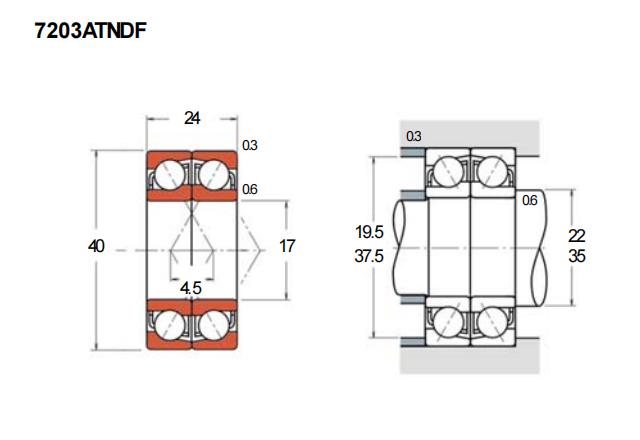

| 公称型号(按保持器区分) | ||
| 冲压钢 | 7203AWDF | |
| 尼龙 | 7203ATNDF | |
| 车削铜 | 7203AMDF | |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 40 |
| 宽度 | T=(2B) | 24 |
| B | 12 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 接触角 | ||
| α(度) | 30° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 17.6 |
| 基本额定静载荷 | Cor(双列) | 12 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 13000 | |
| 油润滑 | 17000 | |
| 载荷中心(mm) | ||
| a0(DF) | 4.5 | |
| 安装尺寸(mm) | ||
| da(min) | 22 | |
| Da(max) | 35 | |
| ra(max) | 0.6 | |
| db(min) | 19.5 | |
| Db(max) | 37.5 | |
| rb(max) | 0.3 | |
| 重量(kg) | ||
| 双列 | 0.134 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 7203AC/P5DF轴承 |
HRB | 0 | ￥0 | |||||
| HRB 7203C/P5DFB轴承 角接触球轴承 |
HRB | 17 X 40 X 24 | 华东 | 哈尔滨 | 210 | 39.63 | ￥31.7 | |
| HRB 7203C/P5DFA轴承 角接触球轴承 |
HRB | 17 X 40 X 24 | 华东 | 哈尔滨 | 60 | 36.14 | ￥31.7 | |
| HRB 7203AC/P5DFB轴承 角接触球轴承 |
HRB | 17 X 40 X 24 | 华东 | 哈尔滨 | 200 | 36.14 | ￥32.56 | |
| HRB 7203AC/P5DFA轴承 角接触球轴承 |
HRB | 17 X 40 X 24 | 华东 | 哈尔滨 | 200 | 42.33 | ￥32.56 | |
| 篇幅有限，仅显示五条，更多可点击：搜索，或者：深度搜索 | ||||||||
