7020BWDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【B：接触角 40°】【W：钢板冲压冠形保持架】【DF：双列面对面（\ /）配对】
7020BWDF是一款角接触球轴承，其基本尺寸为内径100毫米、外径150毫米、厚度48毫米。该轴承采用DF配对方式，属于角接触球轴承的一种常见配置。
角接触球轴承的设计使其能够同时承受径向负荷和轴向负荷，其中DF配对（即背对背配置）能够提供较高的刚性，并较好地承受作用于两个方向的轴向负荷和倾覆力矩。这种配对形式有助于提升轴承系统的稳定性，适用于需要较高运行精度的场合。BW后缀通常表示轴承带有冲压钢保持架，并采用特定的内部设计，以满足一般工况下的使用需求。
该型号轴承在安装时需要施加预紧力，以确保配对轴承作为一个整体协同工作，这有助于优化其载荷分布和旋转精度。它可能适用于一些中型机械传动系统、主轴支撑或其他具有类似负荷与转速要求的工业设备中。在实际应用中，建议参考具体的技术手册以获取更详细的安装、润滑及维护指导，从而满足特定的工况要求。
7
0
2
0
B
W
D
F
7：角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
B：接触角 40°
W：钢板冲压冠形保持架
DF：双列面对面（\ /）配对
7：
角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
B：
接触角 40°
W：
钢板冲压冠形保持架
DF：
双列面对面（\ /）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7020BWDF | |
| 尼龙 | 7020BTNDF | |
| 车削铜 | 7020BMDF | |

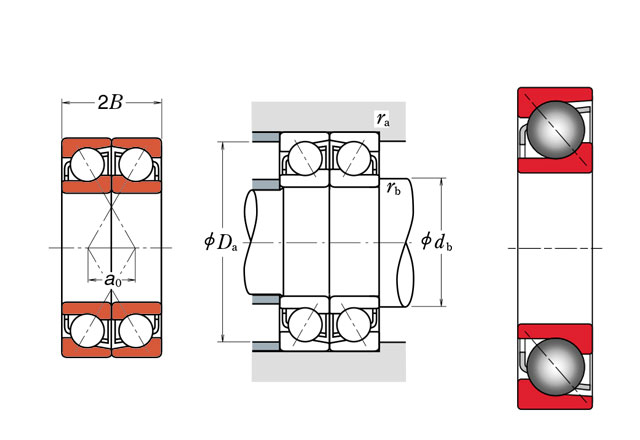

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 宽度 | T=(2B) | 48 |
| B | 24 | |
| r(min) | 1.5 | |
| r1(min) | 1 | |
| 接触角 | ||
| α(度) | 40° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 99.5 |
| 基本额定静载荷 | Cor(双列) | 127 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 2800 | |
| 油润滑 | 3800 | |
| 载荷中心(mm) | ||
| a0(DF) | 80.9 | |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| ra(max) | 1.5 | |
| db(min) | — | |
| Db(max) | 144 | |
| rb(max) | 1 | |
| 重量(kg) | ||
| 双列 | 2.74 | |
