6813-2RSN轴承
更新日期：
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：65 mm，外径：85 mm，厚度：10 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-2RS：轴承两侧带接触式橡胶密封圈】【N：外圈带止动槽，单面密封时止动槽在另一侧】
6813-2RSN 为带卡环槽的深沟球轴承，内径尺寸 65mm，外径 85mm，厚度 10mm。该轴承在标准深沟球轴承结构的基础上，于外圈设计了卡环槽，可配合挡环实现轴向定位，简化了轴承座的轴向固定结构，适用于安装空间有限或需避免部件轴向位移的场合。
此类轴承多用于中等转速、承受径向载荷或复合载荷的旋转支撑部位，例如小型传动机构、仪器设备或轻型工业机械中。其带卡环槽的特点可在一定程度上减少零部件数量，有助于降低整体结构的复杂性和装配要求。
选型时需结合具体工况，综合考虑载荷、转速及环境条件等因素，并建议参考制造商提供的技术资料以确认其适用性。
6
8
1
3
-
2
R
S
N
6：深沟球轴承
8：尺寸系列：超轻 18 系列
13：内径：65 mm
-2RS：轴承两侧带接触式橡胶密封圈
N：外圈带止动槽，单面密封时止动槽在另一侧
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
13：
内径：65 mm
-2RS：
轴承两侧带接触式橡胶密封圈
N：
外圈带止动槽，单面密封时止动槽在另一侧
| 公称型号 | ||
| 按密封形式区分 | 开式 | 6813N |
| 铁盖 | 6813ZZN | |
| 非接触式密封 | 6813-2RZN | |
| 接触式密封 | 6813-2RSN | |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 85 |
| 宽度 | B | 10 |
| r(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.9 |
| 基本额定静载荷 | Cor | 12.1 |
| 系数 | ||
| f0 | 17 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 7500 |
| 2RS | 4000 | |
| 油润滑 | Open/Z | 8500 |

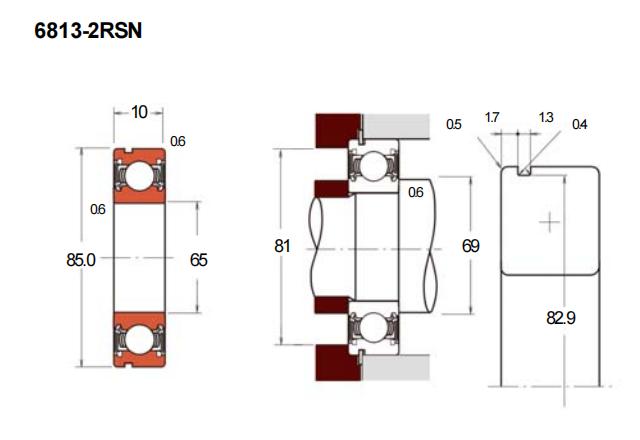

| 卡槽尺寸(mm) | ||
| 高可实测 | a(max) | 1.7 |
| b(min) | 1.3 | |
| D1(max) | 82.9 | |
| r0(max) | 0.4 | |
| rN(min) | 0.5 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 69 |
| da(max) | 69 | |
| Da(max) | 81 | |
| ra(max) | 0.6 | |
| 重量(kg) | 0.128 | |
