HS7904CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：37 mm，厚度：18 mm。
价格区间：￥ - ￥3978.17【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7904CTP4DU型轴承属于超高精密角接触球轴承系列，专为高速轻载工况设计。其基本尺寸为内径20毫米、外径37毫米、厚度18毫米，紧凑结构适用于空间受限的精密设备。该型号采用小球径设计与15°接触角配置，有效降低高速运转时的离心力影响，同时保持较高的刚性精度。
作为HS系列高速小球型代表，该轴承通过优化滚道轮廓和保持架结构，显著提升临界转速性能。选用P4级精度标准，确保轴向与径向跳动值控制在微米级范围内，满足精密主轴对运动平稳性的严苛要求。特殊热处理工艺使套圈和钢球获得均匀的微观组织，配合定向配对预载荷技术，可实现稳定的轴向承载能力。
此类轴承常见于精密机床主轴、高速电主轴及测量仪器等场景，特别适合同时要求高转速、低振动和精确导向的工况。在正常工况下表现出良好的耐磨性与温度适应性，但实际使用寿命需结合具体载荷条件与润滑状态综合评估。
H
S
7
9
0
4
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
04：内径：20 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
04：
内径：20 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7904CTP4DU | |

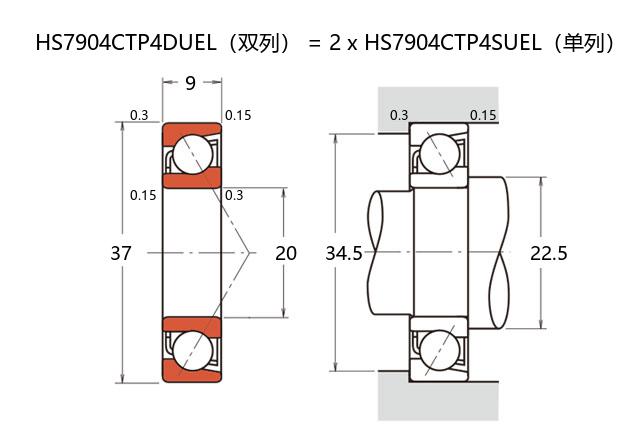

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 37 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | 18 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 9.4 |
| 基本额定静载荷 | C0r | 4.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.66 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.7 | |
| 作用点(mm) | ||
| a | 8.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 56200 |
| 油润滑 | Oil | 77200 |
| 安装尺寸(mm) | ||
| da(min) | 22.5 | |
| Da(max) | 34.5 | |
| Db(max) | 35.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 16 |
| 轻预紧 | L | 29 |
| 中预紧 | M | 63 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 19 |
| 中预紧 | M | 26 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 2 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -7 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.072 | ||
