代号 | 角接触球轴承型号解析
作者：高可 | 来源： | 时间：
一个典型的角接触球轴承型号通常由基本代号和后置代号组成，基本代号表示轴承的基本类型和尺寸，后置代号用字母和数字表示轴承的结构、公差、游隙、配置等特殊要求。
前置代号说明角接触球轴承的材质、转速及一些特殊特征信息，常见的有S（密封型或不锈钢材质）、C（陶瓷球）、HS（高转速）等。
后置代号定义了角接触球轴承的核心特性，通常按以下顺序排列。
一、接触角，定义轴向承载能力
接触角α是轴承核心参数，指轴承承受负荷时，滚珠与滚道接触点的连线与轴承径向平面之间的夹角，角越大，轴向承载能力越强，但径向承载能力和极限转速会有所下降。
常见代号：
A：接触角 α = 30°（通用型，平衡径向和轴向承载能力）
AC：接触角 α = 25° （常见于高速应用）
B：接触角 α = 40° （大轴向负荷，如重型机床主轴）
C：接触角 α = 15° （高精度、高速应用，对轴向力要求不高）
E：增强型结构，滚珠更多，载荷能力更高
二、配置方式，定义成对安装的受力方向
角接触球轴承通常需要成对安装以承受双向轴向载荷或提高刚度。配置方式是型号中至关重要的部分。
常见代号：
DB：背对背配置，压力线在轴承中心线呈角度发散，能承受倾覆力矩，刚性较好，是最常用的配置。
DF：面对面配置，压力线在轴承中心线呈角度收敛，调心能力稍好于DB。
DT：串联配置，两个轴承同向安装，压力线平行，用于承受单一方向的极大轴向负荷，必须与另一套轴承组（如DB或DF）配合使用以承受反向力。
三、公差等级，与深沟球轴承类似，精度等级影响旋转精度和高速性能。
P0： 普通级（代号中通常省略）
P6： 高级
P5： 精密级
P4： 超精密级
P2： 最超精密级
四、游隙组别，游隙对轴承的预紧和运行温度有直接影响。
CN： 普通游隙（通常省略）
C2： 游隙小于CN
C3： 游隙大于CN
C4/C5： 游隙更大
五、保持架类型
TN9： 工程塑料保持架（聚酰胺），耐高速、自润滑，是现代高速主轴的首选。
M： 黄铜实体保持架，耐高温，强度高。
J： 钢板冲压保持架，成本低，应用广泛。
不同品牌的角接触球轴承代号差异巨大，我们例举几个品牌的角接触球轴承代号，供大家参考研究。

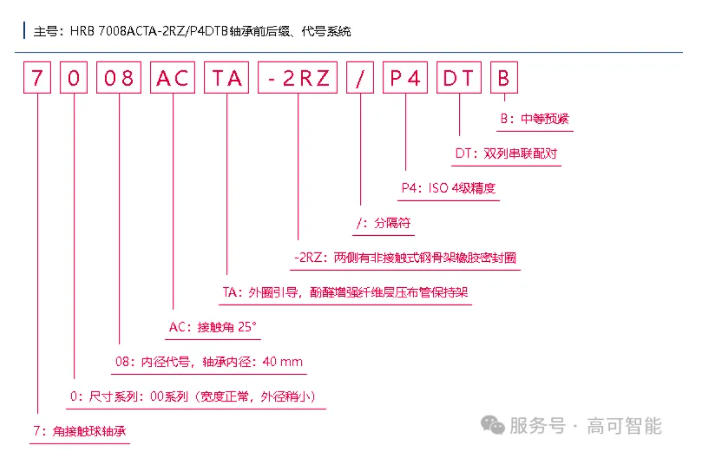

一、HRB
HRB是国产轴承品牌，其代号案例如下：
原文链接：https://www.caloc.cn/price/HRB-7008ACTA-2RZ-P4DTB
二、NSK
原文链接：https://www.caloc.cn/price/NSK-7010CTYNDULP4

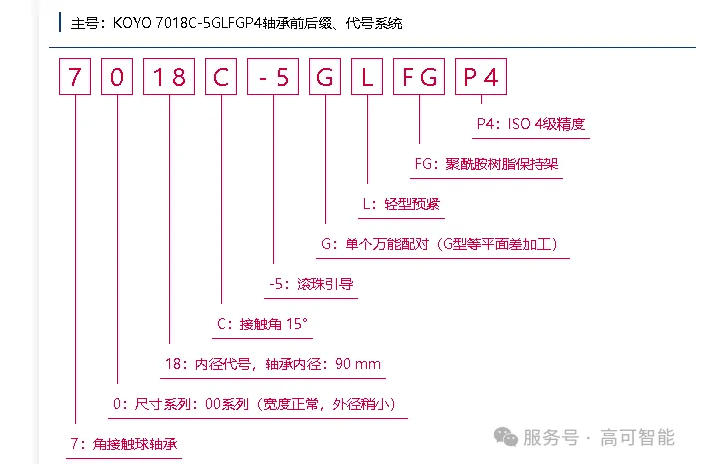

三、KOYO
原文链接：https://www.caloc.cn/price/KOYO-7018C-5GLFGP4
四、SNFA
原文链接：https://www.caloc.cn/price/SNFA-EX257CE1DDL

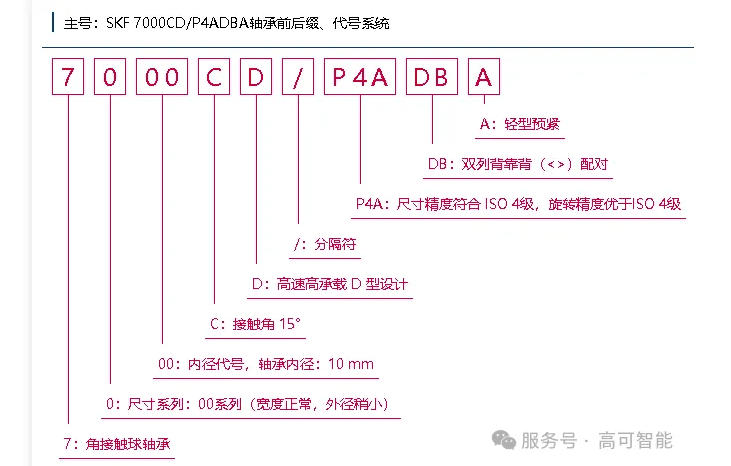

五、SKF
原文链接：https://www.caloc.cn/price/SKF-7000CD-P4ADBA

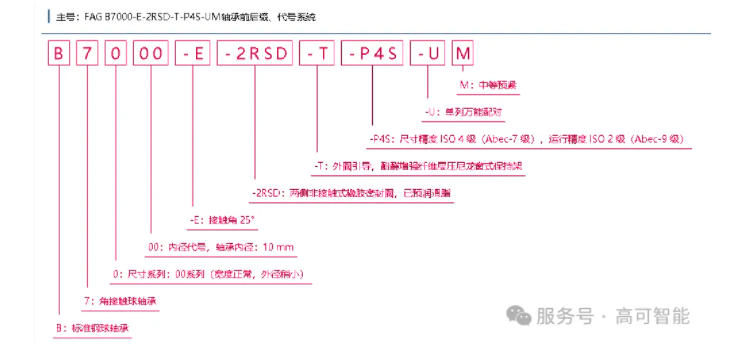

六、FAG
原文链接：https://www.caloc.cn/price/FAG-B7000-E-2RSD-T-P4S-UM

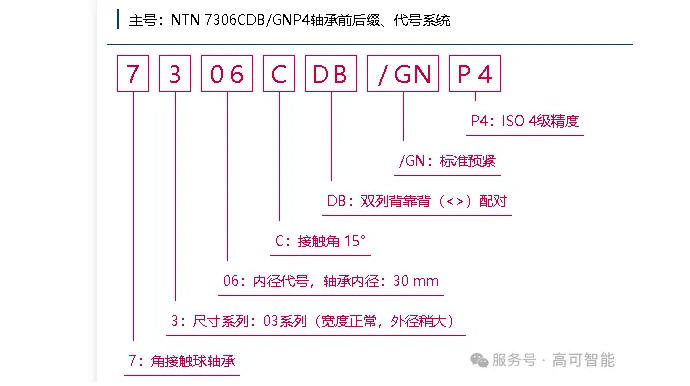

七、NTN
原文链接：https://www.caloc.cn/price/NTN-7306CDB-GNP4
