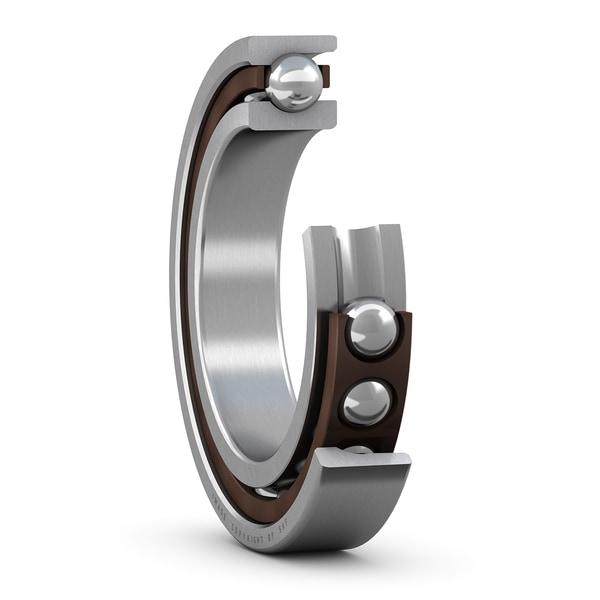

7204 ACDGA/P4A轴承
添加日期：
类型：超精密角接触球轴承
基本尺寸：内径： 20 mm，外径： 47 mm，厚度： 14 mm。
价格区间：￥826.29 - ￥826.29【详情】
后缀列表：【 AC：接触角 25°】【D：高速高承载 D 型设计】【G：单列万能配对】【A：轻型预紧】【/：分隔符】【P4A：尺寸精度符合 ISO 4级，旋转精度优于 ISO 4级】
SKF 7204 ACDGA/P4A是一款超精密单列角接触球轴承，其设计综合考量了精度、承载与运行稳定性，适用于对运动控制有严格要求的精密机械领域。
该轴承采用25度接触角设计，属于AC接触角系列，使其在承受径向载荷的同时，能够承受可观的单向轴向载荷。D型设计意味着内部结构的优化，通过加大球径和增加球数量，有效提升了轴承的承载能力与刚度。这种设计兼顾了中高速运转条件下的负荷需求，确保了在较高转速下仍能保持平稳的运行状态。
在制造工艺上，此轴承达到了P4A级精度标准。这表示其尺寸公差符合ISO标准中的最高等级，且旋转精度实际优于该等级要求。配合A等级的轻型预紧及G标志的万能配对特性，两个相同轴承可以任意组合安装，无需借助垫片等附加件调整，即可在预设预紧范围内实现载荷的均匀分布，简化了安装调试过程，并保障了配对使用的精度一致性。
从应用角度看，7204 ACDGA/P4A轴承的特性使其常见于精密主轴、高速电机、数控机床的回转单元以及高精度测量仪器中。这些场合通常要求传动系统具有极高的旋转精度、刚性和温升控制能力。该轴承在适当的润滑与工况条件下，能够满足此类设备对长期运行可靠性和加工精度的要求。
综上所述，这款轴承通过特定的内部设计、极高的制造精度和便捷的配对方式，为精密机械传动部件提供了一个兼顾高承载、高转速与高刚性的解决方案。
7
2
0
4
A
C
D
G
A
/
P
4
A
7：角接触球轴承
2：尺寸系列：02系列（宽度正常，外径正常）
04：内径代号，轴承内径：20 mm
AC：接触角 25°
D：高速高承载 D 型设计
G：单列万能配对
A：轻型预紧
/：分隔符
P4A：尺寸精度符合 ISO 4级，旋转精度优于 ISO 4级
7：
角接触球轴承
2：
尺寸系列：02系列（宽度正常，外径正常）
04：
内径代号，轴承内径：20 mm
AC：
接触角 25°
D：
高速高承载 D 型设计
G：
单列万能配对
A：
轻型预紧
/：
分隔符
P4A：
尺寸精度符合 ISO 4级，旋转精度优于 ISO 4级
| 尺寸 | ||
| 孔径 | 20 | mm |
| 外径 | 47 | mm |
| 宽度 | 14 | mm |
| 接触角 | 25 | ° |
| 性能 | ||
| 基本额定动载荷 | 11.4 | kN |
| 基本额定静载荷 | 5.6 | kN |
| 备注 | 联系高可了解转速详情 | |
| 属性 | ||
| 触点类型 | 普通接触（两点接触） | |
| 列数 | 1 | |
| 套圈类型 | 一体式内外圈 | |
| 设计 | 高承载 D 型 | |
| 通用配对轴承 | 背对背（<>）、面对面（><）或串联（>>）配对 | |
| 配对方式 | 无 | |
| 配对情况（轴向游隙/预紧） | 测量载荷，A 级 | |
| 公差等级 | P4A | |
| 轴承材质 | 轴承钢 | |
| 涂层 | 无 | |
| 密封 | 无 | |
| 润滑剂 | 无 | |
| 新产品额定碳排放 | 0.37 | kg CO2e |
| 物流 | ||
| 产品净重 | 0.103 | kg |
| eClass 代码 | 23-05-08-04 | |
| UNSPSC 代码 | 31171531 | |
| 通用配对轴承 | 背对背（<>）、面对面（><）或串联（>>）配对 | ||
| 尺寸 | |||
| 孔径 | d | 20 | mm |
| 外径 | D | 47 | mm |
| 宽度 | B | 14 | mm |
| 内圈挡边直径（大端面） | d1 | 29.1 | mm |
| 内圈挡边直径（小端面） | d2 | 29.1 | mm |
| 外圈挡边直径（大端面） | D1 | 38.7 | mm |
| 倒角尺寸 | r1,2 min. | 1 | mm |
| 倒角尺寸 | r3,4 min. | 0.3 | mm |
| 端面到压力点的距离 | a | 15 | mm |
| 挡肩尺寸 | |||
| 轴挡肩直径 | da min. | 25.6 | mm |
| 轴挡肩直径 | db min. | 25.6 | mm |
| 轴承座挡肩直径 | Da max. | 41.4 | mm |
| 轴承座挡肩直径 | Db max. | 44.6 | mm |
| 圆角半径 | ra max. | 1 | mm |
| 圆角半径 | rb max. | 0.3 | mm |
| 喷油嘴位置 | dn | 31.1 | mm |
| 数据计算 | |||
| 基本额定动载荷 | C | 11.4 | kN |
| 基本额定静载荷 | C0 | 5.6 | kN |
| 疲劳极限载荷 | Pu | 0.236 | kN |
| 允许的转速 | 联系高可了解转速详情 | ||
| 接触角 | α | 25 | ° |
| 球径 | Dw | 7.938 | mm |
| 列数 | i | 1 | |
| 钢球数量（单轴承） | z | 11 | |
| 参考润滑脂量（单轴承） | Gref | 1.5 | cm³ |
| 预紧和刚度（背对背（<>），面对面（><）） | |||
| 预紧等级 | A | ||
| 拆卸时预紧值 | G | 70 | N |
| 轴向刚度 | 61 | N/µm | |
| 预紧值修正系数 | |||
| 修正系数（轴承系列和尺寸） | f | 1 | |
| 修正系数（接触角） | f1 | 0.99 | |
| 修正系数（A 级预紧） | f2A | 1 | |
| 修正系数（混合陶瓷轴承） | fHC | 1 | |
| 等效承载力计算系数 | |||
| 极限值 | e | 0.68 | |
| 轴向载荷系数（单列或串联配对） | Y1 | 0 | |
| 轴向载荷系数（单列或串联配对） | Y2 | 0.87 | |
| 轴向载荷系数（单列或串联配对） | Y0 | 0.38 | |
| 轴向载荷系数（单列或串联配对） | X1 | 1 | |
| 轴向载荷系数（单列或串联配对） | X2 | 0.41 | |
| 轴向载荷系数（单列或串联配对） | X0 | 0.5 | |
| 轴向载荷系数（背对背或面对面配对） | Y1 | 0.92 | |
| 轴向载荷系数（背对背或面对面配对） | Y2 | 1.4 | |
| 轴向载荷系数（背对背或面对面配对） | Y0 | 0.76 | |
| 径向载荷系数（背对背或面对面配对） | X1 | 1 | |
| 径向载荷系数（背对背或面对面配对） | X2 | 0.67 | |
| 径向载荷系数（背对背或面对面配对） | X0 | 1 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 |
| SKF 7204ACDGA/P4A轴承 超精密角接触球轴承D设计 |
SKF | 20 X 47 X 14 | 华东 | 意大利 | 10 | 826.29 | ￥751.17 |
