7018 CDGATP/P4B轴承
添加日期：
类型：超精密角接触球轴承
基本尺寸：内径： 90 mm，外径： 140 mm，厚度： 24 mm。
价格区间：￥796.45 - ￥1111.32【详情】
后缀列表：【 C：接触角 15°】【D：高速高承载 D 型设计】【G：单列万能配对】【A：轻型预紧】【TP：玻璃纤维增强 PA46 保持架】【/：分隔符】【P4B：尺寸精度符合 ISO 4 级，内径和外径公差范围更小，几何精度优于 ISO 3 级】

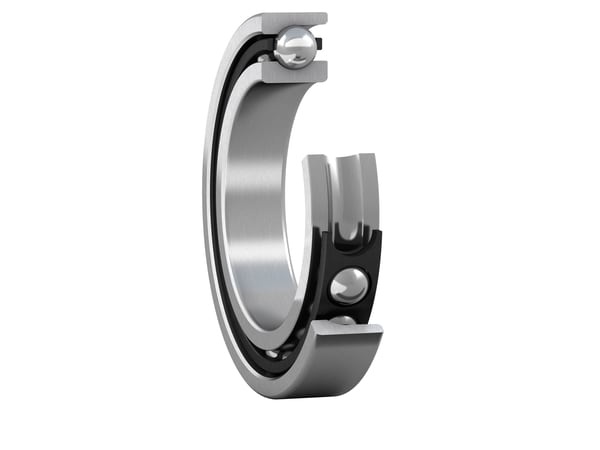

SKF 7018 CDGATP/P4B是一款超精密单列角接触球轴承，其设计融合了高精度、高承载与便捷安装的特性，适用于对运动精度和刚性有严格要求的场合。
该轴承采用15度接触角设计，属于C型接触角，能够同时承受径向载荷与单向轴向载荷。其D型高速高承载结构优化了内部几何形状与滚道轮廓，在提升载荷容量的同时，确保了在中等偏高转速下的运行稳定性。通用万能配对设计是此轴承的显著特点，两组轴承经过精密制造与选配，可实现任意组合安装，无需额外调整垫片，便能在预设的轻型预紧范围内形成均匀的载荷分布，简化了安装调试流程，并保障了配对使用的系统精度。
在制造精度方面，其遵循P4B级精度标准。这一等级不仅意味着尺寸公差严于常规ISO 4级，更在旋转精度与内部几何公差上达到了优于ISO 3级的水准。这种超高精度直接转化为设备运行时极低的振动与噪声，以及卓越的运动平稳性。轴承采用玻璃纤维增强的PA46材料保持架，这种材料具有良好的尺寸稳定性与耐温性，在中低运行温度环境下能保障高速运转的可靠性。
综合其特性，SKF 7018 CDGATP/P4B轴承主要应用于精密机床主轴、高速电主轴、高精度回转工作台以及精密测量仪器等高端装备领域。在这些工况中，它能够满足高刚性、高转速与超精密定位的综合需求，为设备的核心旋转部件提供可靠支撑。
| 尺寸 | ||
| 孔径 | 90 | mm |
| 外径 | 140 | mm |
| 宽度 | 24 | mm |
| 接触角 | 15 | ° |
| 性能 | ||
| 基本额定动载荷 | 79.3 | kN |
| 基本额定静载荷 | 76.5 | kN |
| 允许转速（脂润滑） | 9000 | r/min |
| 备注 | 联系高可了解转速详情 | |
| 属性 | ||
| 触点类型 | 普通接触（两点接触） | |
| 列数 | 1 | |
| 套圈类型 | 一体式内外圈 | |
| 设计 | 高承载 D 型 | |
| 通用配对轴承 | 背对背（<>）、面对面（><）或串联（>>）配对 | |
| 配对方式 | 无 | |
| 配对情况（轴向游隙/预紧） | 测量载荷，A 级 | |
| 公差等级 | P4B | |
| 轴承材质 | 轴承钢 | |
| 涂层 | 无 | |
| 密封 | 无 | |
| 润滑剂 | 无 | |
| 新产品额定碳排放 | 4.1 | kg CO2e |
| 物流 | ||
| 产品净重 | 1.14 | kg |
| eClass 代码 | 23-05-08-04 | |
| UNSPSC 代码 | 31171531 | |
| 通用配对轴承 | 背对背（<>）、面对面（><）或串联（>>）配对 | ||
| 尺寸 | |||
| 孔径 | d | 90 | mm |
| 外径 | D | 140 | mm |
| 宽度 | B | 24 | mm |
| 内圈挡边直径（大端面） | d1 | 105.4 | mm |
| 内圈挡边直径（小端面） | d2 | 105.4 | mm |
| 外圈挡边直径（大端面） | D1 | 124.6 | mm |
| 倒角尺寸 | r1,2 min. | 1.5 | mm |
| 倒角尺寸 | r3,4 min. | 1 | mm |
| 端面到压力点的距离 | a | 27.5 | mm |
| 挡肩尺寸 | |||
| 轴挡肩直径 | da min. | 97 | mm |
| 轴挡肩直径 | db min. | 97 | mm |
| 轴承座挡肩直径 | Da max. | 133 | mm |
| 轴承座挡肩直径 | Db max. | 136 | mm |
| 圆角半径 | ra max. | 1.5 | mm |
| 圆角半径 | rb max. | 1 | mm |
| 数据计算 | |||
| 基本额定动载荷 | C | 79.3 | kN |
| 基本额定静载荷 | C0 | 76.5 | kN |
| 疲劳极限载荷 | Pu | 3 | kN |
| 允许转速（脂润滑） | 9000 | r/min | |
| 允许的转速 | 联系高可了解转速详情 | ||
| 接触角 | α | 15 | ° |
| 球径 | Dw | 15.875 | mm |
| 列数 | i | 1 | |
| 钢球数量（单轴承） | z | 20 | |
| 参考润滑脂量（单轴承） | Gref | 15 | cm³ |
| 预紧和刚度（背对背（<>），面对面（><）） | |||
| 预紧等级 | A | ||
| 拆卸时预紧值 | G | 300 | N |
| 轴向刚度 | 103 | N/µm | |
| 预紧值修正系数 | |||
| 修正系数（轴承系列和尺寸） | f | 1.1 | |
| 修正系数（接触角） | f1 | 1 | |
| 修正系数（A 级预紧） | f2A | 1 | |
| 修正系数（混合陶瓷轴承） | fHC | 1 | |
| 等效承载力计算系数 | |||
| 等效载荷计算系数 | f0 | 15.6 | |
| 等效载荷附加系数 | 更多请咨询高可 | ||
| 轴向载荷系数（单列或串联配对） | Y1 | 0 | |
| 轴向载荷系数（单列或串联配对） | Y0 | 0.46 | |
| 轴向载荷系数（单列或串联配对） | X1 | 1 | |
| 轴向载荷系数（单列或串联配对） | X2 | 0.44 | |
| 轴向载荷系数（单列或串联配对） | X0 | 0.5 | |
| 轴向载荷系数（背对背或面对面配对） | Y0 | 0.92 | |
| 径向载荷系数（背对背或面对面配对） | X1 | 1 | |
| 径向载荷系数（背对背或面对面配对） | X2 | 0.72 | |
| 径向载荷系数（背对背或面对面配对） | X0 | 1 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 |
| SKF 7018CDGATP/GMM2VK558轴承 超精密角接触球轴承D设计 |
SKF | 90 X 140 X 24 | 华中 | 意大利 | 50 | 1067.07 | ￥874.65 |
| SKF 7018CDGATP/P4B轴承 超精密角接触球轴承D设计 |
SKF | 90 X 140 X 24 | 华北 | 意大利 | 16 | 1111.32 | ￥926.1 |
| SKF 7018CDGATP/P4BV051轴承 超精密角接触球轴承D设计 |
SKF | 90 X 140 X 24 | 华东 | 中国 | 68 | 796.45 | ￥617.4 |
