7016 CDGA/HCP4A轴承
添加日期：
类型：超精密角接触球轴承
基本尺寸：内径： 80 mm，外径： 125 mm，厚度： 22 mm。
价格区间：￥2287.47 - ￥2287.47【详情】
后缀列表：【 C：接触角 15°】【D：高速高承载 D 型设计】【G：单列万能配对】【A：轻型预紧】【/：分隔符】【HC：混合陶瓷轴承，Si3N4 材质滚珠】【P4A：尺寸精度符合 ISO 4级，旋转精度优于 ISO 4级】

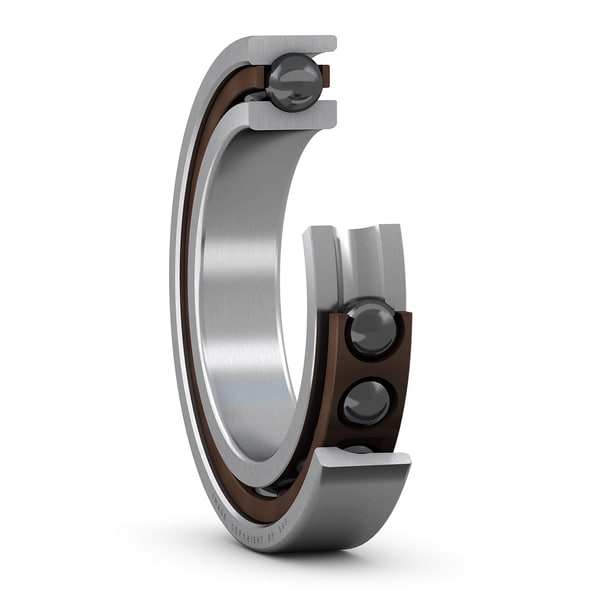

SKF 7016 CDGA/HCP4A是一款面向高精度、高动态工况设计的超精密角接触球轴承。其核心特性在于将卓越的刚性、高速能力与运行精度融为一体，适用于对旋转系统性能有严苛要求的领域。
该轴承采用单列万能配对设计，并预设轻型预紧。这一工艺特点使得轴承在安装时无需借助垫片等额外调整装置，即可实现配对轴承间载荷的均匀分布，简化了安装调试过程，同时确保了系统预紧状态的一致性与稳定性，为设备长期保持高精度运行奠定了基础。
在材料与工艺层面，该产品采用了混合陶瓷技术，滚动体为氮化硅材质。这种材料的应用显著降低了高速运转下的离心力效应，同时其优异的耐磨性与低热膨胀特性有助于维持轴承在宽温域内的尺寸稳定性。结合其D型内部设计优化，轴承在承受径向与大单向轴向联合载荷时，展现出更高的速度极限与承载能力。
从应用角度看，此型号轴承所具备的超高运行精度与综合性能，使其能胜任精密机床主轴、高速电主轴以及高刚性测量仪器主轴等关键位置。这些场合通常要求轴承在中等载荷、中低运行温度下，能够实现平稳、低振动、低噪音的长时期高速运转。
综上所述，SKF 7016 CDGA/HCP4A轴承通过其材料科学、内部设计及预置配对技术的综合运用，提供了一种可靠的高性能旋转解决方案，满足现代精密工业装备对核心支承部件日益提升的技术需求。
7
0
1
6
C
D
G
A
/
H
C
P
4
A
7：角接触球轴承
0：尺寸系列：10系列（宽度正常（稍宽），外径稍小）
16：内径代号，轴承内径：80 mm
C：接触角 15°
D：高速高承载 D 型设计
G：单列万能配对
A：轻型预紧
/：分隔符
HC：混合陶瓷轴承，Si3N4 材质滚珠
P4A：尺寸精度符合 ISO 4级，旋转精度优于 ISO 4级
7：
角接触球轴承
0：
尺寸系列：10系列（宽度正常（稍宽），外径稍小）
16：
内径代号，轴承内径：80 mm
C：
接触角 15°
D：
高速高承载 D 型设计
G：
单列万能配对
A：
轻型预紧
/：
分隔符
HC：
混合陶瓷轴承，Si3N4 材质滚珠
P4A：
尺寸精度符合 ISO 4级，旋转精度优于 ISO 4级
| 尺寸 | ||
| 孔径 | 80 | mm |
| 外径 | 125 | mm |
| 宽度 | 22 | mm |
| 接触角 | 15 | ° |
| 性能 | ||
| 基本额定动载荷 | 65 | kN |
| 基本额定静载荷 | 61 | kN |
| 备注 | 联系高可了解转速详情 | |
| 属性 | ||
| 触点类型 | 普通接触（两点接触） | |
| 列数 | 1 | |
| 套圈类型 | 一体式内外圈 | |
| 设计 | 高承载 D 型 | |
| 通用配对轴承 | 背对背（<>）、面对面（><）或串联（>>）配对 | |
| 配对方式 | 无 | |
| 配对情况（轴向游隙/预紧） | 测量载荷，A 级 | |
| 公差等级 | P4A | |
| 轴承材质 | 复合材料 | |
| 涂层 | 无 | |
| 密封 | 无 | |
| 润滑剂 | 无 | |
| 新产品额定碳排放 | 2.5 | kg CO2e |
| 物流 | ||
| 产品净重 | 0.703 | kg |
| eClass 代码 | 23-05-08-03 | |
| UNSPSC 代码 | 31171531 | |
| 通用配对轴承 | 背对背（<>）、面对面（><）或串联（>>）配对 | ||
| 尺寸 | |||
| 孔径 | d | 80 | mm |
| 外径 | D | 125 | mm |
| 宽度 | B | 22 | mm |
| 内圈挡边直径（大端面） | d1 | 93.9 | mm |
| 内圈挡边直径（小端面） | d2 | 93.9 | mm |
| 外圈挡边直径（大端面） | D1 | 111.1 | mm |
| 倒角尺寸 | r1,2 min. | 1.1 | mm |
| 倒角尺寸 | r3,4 min. | 0.6 | mm |
| 端面到压力点的距离 | a | 24.8 | mm |
| 挡肩尺寸 | |||
| 轴挡肩直径 | da min. | 86 | mm |
| 轴挡肩直径 | db min. | 86 | mm |
| 轴承座挡肩直径 | Da max. | 119 | mm |
| 轴承座挡肩直径 | Db max. | 121 | mm |
| 圆角半径 | ra max. | 1 | mm |
| 圆角半径 | rb max. | 0.6 | mm |
| 喷油嘴位置 | dn | 96.9 | mm |
| 数据计算 | |||
| 基本额定动载荷 | C | 65 | kN |
| 基本额定静载荷 | C0 | 61 | kN |
| 疲劳极限载荷 | Pu | 1.86 | kN |
| 允许的转速 | 联系高可了解转速详情 | ||
| 接触角 | α | 15 | ° |
| 球径 | Dw | 14.288 | mm |
| 列数 | i | 1 | |
| 钢球数量（单轴承） | z | 20 | |
| 参考润滑脂量（单轴承） | Gref | 11.1 | cm³ |
| 预紧和刚度（背对背（<>），面对面（><）） | |||
| 预紧等级 | A | ||
| 拆卸时预紧值 | G | 240 | N |
| 轴向刚度 | 102 | N/µm | |
| 预紧值修正系数 | |||
| 修正系数（轴承系列和尺寸） | f | 1.1 | |
| 修正系数（接触角） | f1 | 1 | |
| 修正系数（A 级预紧） | f2A | 1 | |
| 修正系数（混合陶瓷轴承） | fHC | 1 | |
| 等效承载力计算系数 | |||
| 等效载荷计算系数 | f0 | 15.5 | |
| 等效载荷附加系数 | 更多请咨询高可 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 |
| SKF 7016CDGA/HCP4A轴承 超精密角接触球轴承D设计 |
SKF | 80 X 125 X 22 | 华中 | 4 | 2287.47 | ￥2006.55 |
