LMH40LAN轴承
更新日期：
类型：【直线运动 - 加长型切边法兰直线轴承】
基本尺寸：内径：40 mm，外径：60 mm，厚度：151 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】【H：切边法兰盘】后缀列表：【L：加长型】【A：钢保持架】【N：镀镍型】
LMH40LAN型直线轴承属于加长型切边法兰结构，采用镀镍表面处理工艺，具有较好的防腐蚀性能。该型号的基本尺寸为内径40毫米，外径60毫米，厚度为151毫米。作为直线运动部件，其加长设计可提供更长的导向行程和较高的运动稳定性，适合需要较长直线位移的场合。切边法兰结构便于安装固定，同时有利于在有限空间内实现紧凑布局。
此类轴承适用于中等负荷的直线传动系统，在自动化设备、精密仪器及输送装置中较为常见。镀镍层增强了轴承在一般潮湿环境或轻微腐蚀条件下的耐用性，但具体使用效果需结合实际工况进行评估。选型时需综合考虑负载条件、运动速度及安装方式等因素，确保与整体机械结构的匹配性。该型号轴承的尺寸参数符合常规直线轴承的设计规范，便于在标准导向轴上配合使用。
L
M
H
4
0
L
A
N
LM：直线运动轴承
H：切边法兰盘
40：内径代号，内径：40 mm
L：加长型
A：钢保持架
N：镀镍型
LM：
直线运动轴承
H：
切边法兰盘
40：
内径代号，内径：40 mm
L：
加长型
A：
钢保持架
N：
镀镍型
| 公称型号(LMH-L-N系列) | ||
| 品牌：CALOX | 开式 | LMH40LAN |
| 密封型 | LMH40LAUUN | |

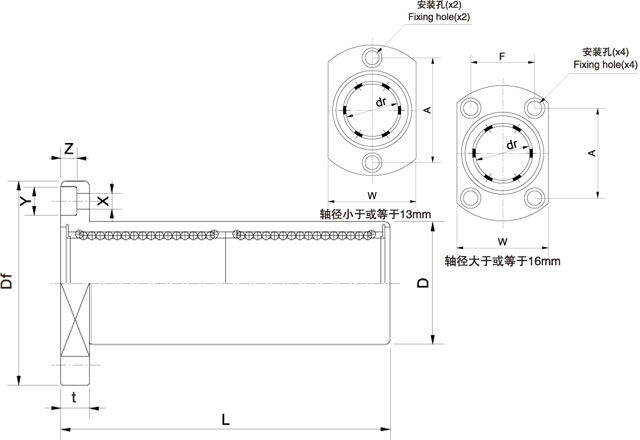

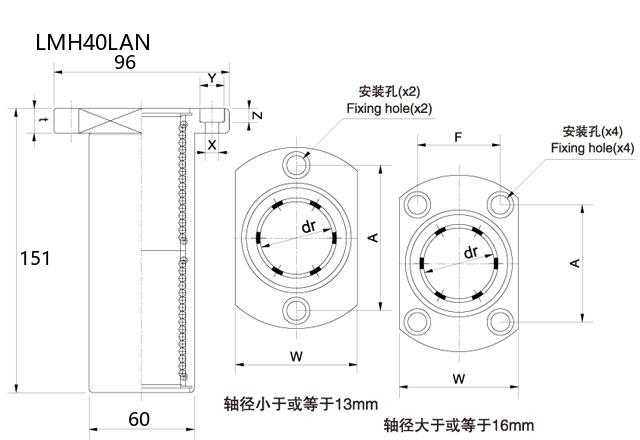

| 主要尺寸(mm) | ||
| 内径 | dr | 40 |
| 外径 | D | 60 |
| L | 151 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-15 |
| ΔD | 0/-30 | |
| 公差(mm) | ||
| ΔL | ±0.3 | |
| 法兰部(mm) | ||
| 高可实测 | Df | 96 |
| W | 66 | |
| F | 45 | |
| A | 64 | |
| t | 13 | |
| P.C.D | － | |
| X×Y×Z | 9×14×8.1 | |
| 轴径 | ||
| d(mm) | 40 | |
| 钢球 | ||
| 线路(n) | 6 | |
| 偏心 | ||
| e(μm) | 25 | |
| 直角度 | ||
| ⊥(μm) | 25 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.43 |
| 基本额定静载荷 | Cor | 8.04 |
| 容许静力矩 | ||
| Mo(N·m) | 147 | |
| 材质 | ||
| 高可出具 | 外壳(Ring) | 轴承钢 |
| 保持架(Cage) | SUS304 | |
| 滚动体(Ball) | 440C | |
| 表面处理 | ||
| Surface | 无电解镀镍 | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 1.423 | |
