LMH50LAUUB轴承
更新日期：
类型：【直线运动 - 加长型切边法兰直线轴承】
基本尺寸：内径：50 mm，外径：80 mm，厚度：192 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】【H：切边法兰盘】后缀列表：【L：加长型】【A：钢保持架】【UU：密封型，轴承两侧带橡胶密封圈】【B：氧化发黑处理型】
LMH50LAUUB型轴承属于直线运动系列中的加长型切边法兰直线轴承，具体归类为LMH-L-发黑型。该轴承内径为50毫米，外径为80毫米，厚度为192毫米。加长型设计使其在直线运动应用中能够提供更长的导向行程和更高的稳定性，适用于需要延长支撑距离的场合。切边法兰结构便于安装和固定，有助于节省空间并简化装配流程。发黑表面处理工艺增强了轴承的防腐蚀能力和耐磨性，适合在一般工业环境中使用。
该轴承常见于自动化设备、精密仪器及输送系统等领域，能够在中等负载和速度条件下实现平稳的直线运动。其结构特点有助于减少摩擦和磨损，延长使用寿命。需要注意的是，实际应用时应根据具体工况条件选择合适的润滑方式和维护措施，以确保性能的充分发挥。在安装和使用过程中，需遵循相关的技术规范，以保证运行的可靠性和安全性。
L
M
H
5
0
L
A
U
U
B
LM：直线运动轴承
H：切边法兰盘
50：内径代号，内径：50 mm
L：加长型
A：钢保持架
UU：密封型，轴承两侧带橡胶密封圈
B：氧化发黑处理型
LM：
直线运动轴承
H：
切边法兰盘
50：
内径代号，内径：50 mm
L：
加长型
A：
钢保持架
UU：
密封型，轴承两侧带橡胶密封圈
B：
氧化发黑处理型

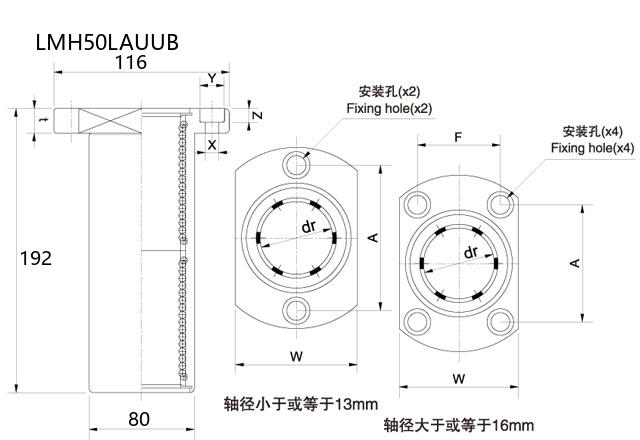

| 公称型号(LMH-L-B系列) | ||
| 品牌：CALOX | 开式 | LMH50LAB |
| 密封型 | LMH50LAUUB | |
| 主要尺寸(mm) | ||
| 内径 | dr | 50 |
| 外径 | D | 80 |
| L | 192 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-15 |
| ΔD | 0/-22 | |
| 公差(mm) | ||
| ΔL | ±0.3 | |
| 法兰部(mm) | ||
| 高可实测 | Df | 116 |
| W | 86 | |
| F | 56 | |
| A | 80 | |
| t | 13 | |
| P.C.D | － | |
| X×Y×Z | 9×14×8.1 | |
| 轴径 | ||
| d(mm) | 50 | |
| 钢球 | ||
| 线路(n) | 6 | |
| 偏心 | ||
| e(μm) | 25 | |
| 直角度 | ||
| ⊥(μm) | 25 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.08 |
| 基本额定静载荷 | Cor | 15.9 |
| 容许静力矩 | ||
| Mo(N·m) | 397 | |
| 材质 | ||
| 高可出具 | 外壳(Ring) | 轴承钢 |
| 保持架(Cage) | 钢 | |
| 滚动体(Ball) | 轴承钢 | |
| 表面处理 | ||
| Surface | 氧化发黑 | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 3.437 | |
