LM10EUUN轴承
更新日期：
类型：【直线运动 - 中长型直线轴承】
基本尺寸：内径：10 mm，外径：19 mm，厚度：47 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】后缀列表：【E：中长型】【UU：密封型，轴承两侧带橡胶密封圈】【N：镀镍型】
LM10EUUN是一款镀镍处理的中长型直线轴承，适用于直线运动应用场景。其基本尺寸为内径10毫米，外径19毫米，厚度47毫米，折合英制尺寸约为内径0.394英寸、外径0.748英寸、厚度1.85英寸。该轴承通常采用金属材质基体，表面镀镍有助于提升耐腐蚀性能，可在一般潮湿或存在轻微腐蚀因素的环境中运行。
在结构方面，LM10EUUN属于中长型设计，相较于标准型号，其导向长度有所增加，有助于提高运行稳定性并减少摆动。这类轴承常见于轻至中等载荷的直线导向系统，例如小型自动化设备、精密仪器及办公机械等场合。其内壁通常集成保持架与滚动体，能够实现平滑的往复直线运动。
使用过程中，建议配合硬度适中的轴件并保持适当润滑，以降低摩擦损耗。同时需注意负载与速度参数应在合理范围内，避免因过载或高速运转导致过早磨损。该型号轴承在多种工业领域具有较广泛的应用前景。
L
M
1
0
E
U
U
N
LM：直线运动轴承
10：内径代号，内径：10 mm
E：中长型
UU：密封型，轴承两侧带橡胶密封圈
N：镀镍型
LM：
直线运动轴承
10：
内径代号，内径：10 mm
E：
中长型
UU：
密封型，轴承两侧带橡胶密封圈
N：
镀镍型
| 公称型号(LM-E-N系列) | ||
| 品牌：CALOX | 密封型 | LM10EUUN |

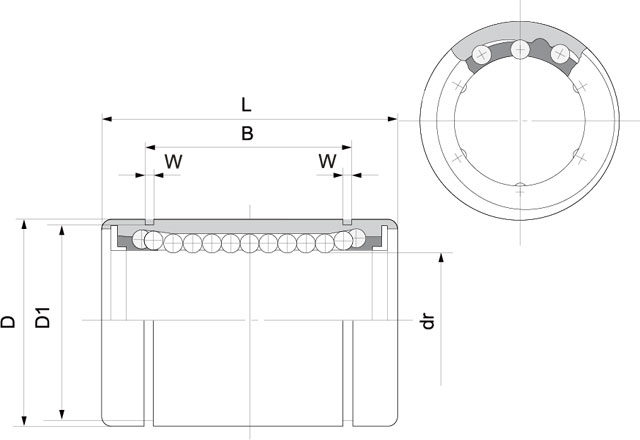

| 主要尺寸(mm) | ||
| 内径 | dr | 10 |
| 外径 | D | 19 |
| 高可实测 | L | 47 |
| B | 30 | |
| W | 1.3 | |
| D1 | 18 | |
| r | 0.4 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-10 |
| ΔD | 0/-21 | |
| 宽度公差(mm) | ||
| 高可计算 | ΔL | 0/-0.3 |
| ΔB | 0/-0.5 | |
| 轴径 | ||
| d(mm) | 10 | |
| 钢球 | ||
| 线路(n) | 4 | |
| 偏心 | ||
| e(μm) | 15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 0.51 |
| 基本额定静载荷 | Cor | 0.72 |
| 容许静力矩 | ||
| Mo(N·m) | 4.37 | |
| 材质 | ||
| 高可出具 | 外壳(Ring) | 轴承钢 |
| 保持架(Cage) | 树脂 | |
| 滚动体(Ball) | 440C | |
| 表面处理 | ||
| Surface | 无电解镀镍 | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 0.049 | |
