LFR5204-16-2RS轴承
更新日期：
类型：【滚轮轴承 - 外圈带槽滚轮】
基本尺寸：内径：20 mm，外径：52 mm，厚度：22.6 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LFR：带外圈轮廓优化（U型槽）的滚珠滚轮轴承】后缀列表：【-16：槽圆直径 16 mm】【-2RS：双面带接触式橡胶密封圈】
LFR5204-16-2RS型轴承属于外圈带槽滚轮系列中的U型槽LFR产品，其结构设计适用于导向和支撑场景。该轴承内径为20毫米，外径为52毫米，厚度约22.6毫米，尺寸规格在同类部件中具有中等负载范围的适配性。
该型号的外圈采用U型沟道结构，可匹配对应的导轨或传动界面，有助于分散接触应力。两侧配置的密封件能减少污染物侵入，并对润滑剂保留提供一定支持。此类设计常见于工业传送系统、自动化装配线等需要滚动接触的设备中，其结构特点可能在频繁往复运动的场景中发挥效用。
滚轮类轴承的选型需结合实际负载条件和运动频率进行综合评估。该型号在常规环境下的适应性相对较广，但建议根据具体应用场景校验其极限参数，以确保系统运行的稳定性。维护时需注意工作环境清洁度与周期性检查，从而保持其性能表现。
L
F
R
5
2
0
4
-
1
6
-
2
R
S
LFR：带外圈轮廓优化（U型槽）的滚珠滚轮轴承
5：主体轴承型号：5204，5：双列角接触球轴承
2：尺寸系列：02系列（宽度正常，外径正常）
04：内径：20 mm
-16：槽圆直径 16 mm
-2RS：双面带接触式橡胶密封圈
LFR：
带外圈轮廓优化（U型槽）的滚珠滚轮轴承
5：
主体轴承型号：5204，5：双列角接触球轴承
2：
尺寸系列：02系列（宽度正常，外径正常）
04：
内径：20 mm
-16：
槽圆直径 16 mm
-2RS：
双面带接触式橡胶密封圈

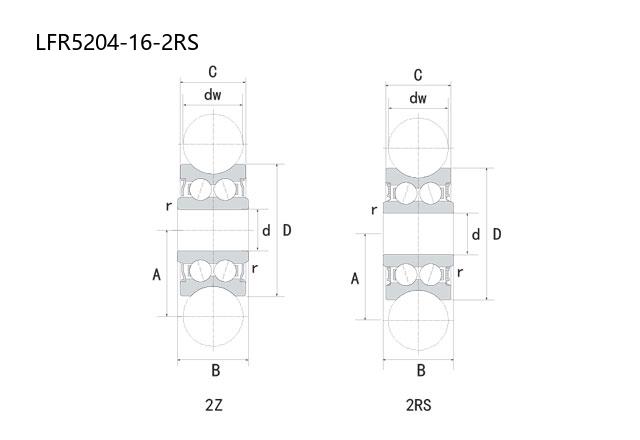

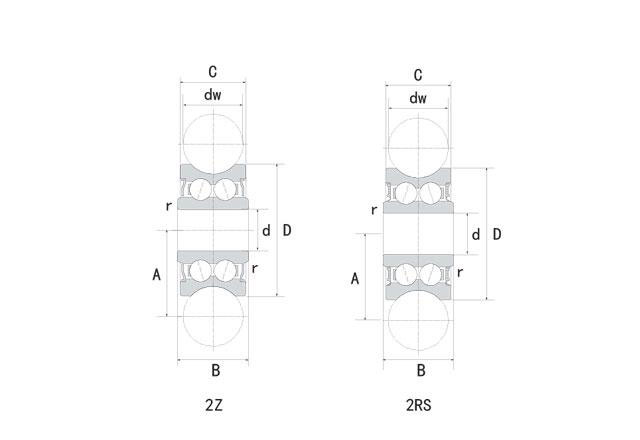

| 公称型号(U型槽LFR系列) | ||
| 品牌：CALOX | 防尘盖 | LFR5204-16-2Z |
| 密封 | LFR5204-16-2RS | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 52 |
| 厚度 | B | 22.6 |
| 高可实测 | C | 20.6 |
| dw | 16 | |
| A | 31.5 | |
| rs | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 16.8 |
| 基本额定静载荷 | Cor | 9.5 |
| 允许极限载荷(KN) | ||
| 高可计算 | Fr | 12.1 |
| For | 16.6 | |
| 重量(kg) | ||
| m | 0.23 | |
