CFH24-1VMUURAB轴承
类型：【滚轮轴承 - 螺栓型滚轮轴承】
基本尺寸：内径：24 mm，外径：72 mm，厚度：29 mm。
价格区间：￥401.96 - ￥1027.22【详情】
前缀列表：【CF：Cam Follower（螺栓滚轮/凸轮从动）轴承】【H：杆端偏心型】后缀列表：【-1：同系列有相同螺柱直径的型号存在，-1 以示区分】【V：满装型，无保持架】【M：不锈钢材质】【UU：两侧带橡胶密封圈】【R：球面外圈】【AB：两端六角孔型】
CFH24-1VMUURAB型号轴承属于螺栓型滚轮轴承中的CFH-MAB系列。该轴承的基本参数为内径24毫米、外径72毫米、厚度29毫米，对应英制尺寸分别约为0.9449英寸、2.8346英寸和1.1417英寸。
该系列轴承通常作为滚轮组件应用于直线运动系统或导向机构中，其结构设计可能包含密封装置与内置滚动体，有助于在有限空间内实现平稳旋转运动并承受径向载荷。此类轴承在一些传动装置或支撑结构中表现出适用性，能够适应中等转速及负载条件。
由于采用螺栓型安装方式，这类轴承在设备维护或部件更换时可能提供一定便利性。其材料选择与热处理工艺通常考虑到耐磨性和抗腐蚀需求，使得零件在常规工业环境下具备较稳定的工作特性。该型号轴承的设计特点使其在自动化设备、输送系统等领域具有一定的应用潜力。
C
F
H
2
4
-
1
V
M
U
U
R
A
B
CF：Cam Follower（螺栓滚轮/凸轮从动）轴承
H：杆端偏心型
24：内径代号，螺柱直径：24 mm
-1：同系列有相同螺柱直径的型号存在，-1 以示区分
V：满装型，无保持架
M：不锈钢材质
UU：两侧带橡胶密封圈
R：球面外圈
AB：两端六角孔型
CF：
Cam Follower（螺栓滚轮/凸轮从动）轴承
H：
杆端偏心型
24：
内径代号，螺柱直径：24 mm
-1：
同系列有相同螺柱直径的型号存在，-1 以示区分
V：
满装型，无保持架
M：
不锈钢材质
UU：
两侧带橡胶密封圈
R：
球面外圈
AB：
两端六角孔型

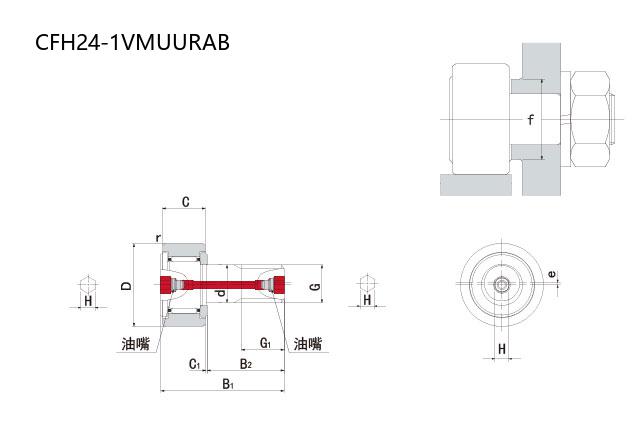

| 轴承型号 | ||
| 品牌：Cāl○c | CFH-MAB系列 | CFH24-1VMUURAB |
| 主要尺寸(mm) | ||
| 内径 | d | 24 |
| 外径 | D | 72 |
| 厚度 | C | 29 |
| Cāl○c实测 | G | M24×1.5 |
| G1 | 25 | |
| 总长度 | B1 | 80 |
| Cāl○c实测 | B2 | 49.5 |
| B3 | ||
| 滚轮厚度 | C1 | 0.8 |
| Cāl○c实测 | d1 | |
| d2 | ||
| H | 8 | |
| rs(min) | 1 | |
| e | 0.8 | |
| f(min) | 40 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 42.82 |
| 基本额定静载荷 | Cor | 84.65 |
| 极限载荷 | ||
| (N) | 49500 | |
| 限速 | ||
| (rpm) | 3000 | |
| 轨道载荷能力 | ||
| (N) | 12900 | |
| 最大拧紧力矩 | ||
| (N•m) | 220 | |
| 外圈形状 | 球面 | |
| 滚子引导 | 满滚针 | |
| 密封 | 密封 | |
| 扳手位 | ||
| 安装孔 | 两端六角孔 | |
| 材质 | ||
| 主体 | 不锈钢 | |
| 质量(Kg) | 1.14 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX CFH24-1VMUURAB轴承 CFH-MAB系列 |
CALOX | 24.00 X 72.00 X 29.00 | 华东 | 中国 | 80 | 753.24 | ￥666.58 | |
| HRB CFH24-1VMUURAB轴承 螺栓型滚轮轴承 |
HRB | 24.00 X 72.00 X 29.00 | 华东 | 哈尔滨 | 1000 | 502.45 | ￥401.96 | |
| CALOX CFH24-1VMUURAB-T0轴承 CFH-MAB系列 |
CALOX | 24.00 X 72.00 X 29.00 | 华东 | 中国 | 80 | 699.9 | ￥666.58 | |
| CALOX CFH24-1VMUURAB-T1轴承 CFH-MAB系列 |
CALOX | 24.00 X 72.00 X 29.00 | 华东 | 中国 | 80 | 1027.22 | ￥766.58 | |
| HRB CFH24-1VMUURAB轴承 螺栓型滚轮轴承 |
HRB | 24.00 X 72.00 X 29.00 | 华东 | 哈尔滨 | 1000 | 548.28 | ￥442.16 |
