| 轴承型号 | ||
| 直筒(开式) | CF5V | |
| 直筒(密封) | CF5VUU | |
| 弧面(开式) | CF5VR | |
| 弧面(密封) | CF5VUUR | |

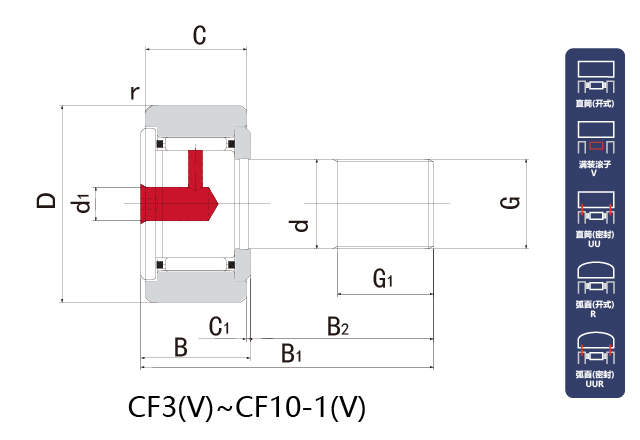

| 主要尺寸(mm) | ||
| 内径 | d | 5 |
| 外径 | D | 13 |
| 厚度 | C | 9 |
| B | 10 | |
| 总长度 | B1 | 23 |
| 内径公差 | 0 -0.012 | |
| 外径公差 | 0 -0.008 | |
| 螺纹规格G | M5×0.8 | |
| 螺纹长度G1 | 7.5 | |
| 螺杆长度B2 | 13 | |
| 油孔位置B3 | — | |
| 法兰/垫片厚度C1 | 0.5 | |
| 油孔d1 | 3.1 | |
| 油孔d2 | — | |
| 拧紧孔H | — | |
| 倒角rs(min) | 0.3 | |
| 偏心e | — | |
| 挡肩 | ||
| f(min) | 9.7 | |
| 轨道载荷能力(N) | ||
| 开式 | 2250 | |
| 密封 | 780 | |
| 最大拧紧力矩 | ||
| (N·m) | 2 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 5.1 |
| 基本额定静载荷 | Cor | 5.5 |
| 极限载荷 | ||
| 静态(N) | 1420 | |
| 允许转速 | ||
| (rpm) | 11600 | |
| 滚子引导 | 满滚子 | |
| 弧面(外圈) | 球面外圈R=250 | |
| 材质 | ||
| 主体 | 轴承钢 | |
| 质量(Kg) | 0.0105 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX CF5VUUR轴承 一字槽型 |
CALOX | 5.00 X 13.00 X 9.00 | 华东 | 中国 | 750 | 27.88 | ￥20.8 | |
| HRB CF5VUUR轴承 螺栓型滚轮轴承 |
HRB | 5.00 X 13.00 X 9.00 | 华东 | 哈尔滨 | 1000 | 17.15 | ￥12.8 | |
| CALOX CF5VUUR-T0轴承 一字槽型 |
CALOX | 5.00 X 13.00 X 9.00 | 华东 | 中国 | 750 | 27.66 | ￥20.8 | |
| HRB CF5VUUR轴承 螺栓型滚轮轴承 |
HRB | 5.00 X 13.00 X 9.00 | 华东 | 哈尔滨 | 1000 | 16.9 | ￥14.08 | |
