C3980-M轴承
类型：【调心滚子轴承 - 圆环滚子轴承】
基本尺寸：内径：400 mm，外径：540 mm，厚度：106 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：圆环滚子轴承】后缀列表：【-M：机加工黄铜保持架】
C3980-M属于调心滚子轴承大类中的圆环滚子轴承，采用开式结构设计。其主要基本尺寸为内径400毫米、外径540毫米及厚度106毫米，换算为英制尺寸约合内径15.748英寸、外径21.26英寸、厚度4.173英寸。该型号轴承通过圆环状滚道与对称滚子配合，可适应一定范围内的角度偏差，有助于补偿因安装误差或轴挠曲引起的不对中情况。
开式结构使其便于直接润滑和维护，适用于中等转速工况。这类轴承常见于矿山机械、大型传动装置或造纸设备等工业领域，能够承受径向负荷与部分轴向负荷。由于无密封件设计，在清洁度较高的环境中可能表现出更长的使用寿命，但需注意避免污染物侵入。其尺寸参数显示该型号适用于重载低速场景，具体选型需结合实际工况参数综合评估。
C
3
9
8
0
-
M
C：圆环滚子轴承
3：宽度系列：特宽 3 系列，比2系列更宽，适用于重载应用
9：直径系列：超轻 9 系列
80：内径：400 mm
-M：机加工黄铜保持架
C：
圆环滚子轴承
3：
宽度系列：特宽 3 系列，比2系列更宽，适用于重载应用
9：
直径系列：超轻 9 系列
80：
内径：400 mm
-M：
机加工黄铜保持架
| 公称型号(圆环滚子型) | ||
| 品牌：CALOX | 圆柱孔 | C3980-M |
| 圆锥孔 | C3980-K-M | |

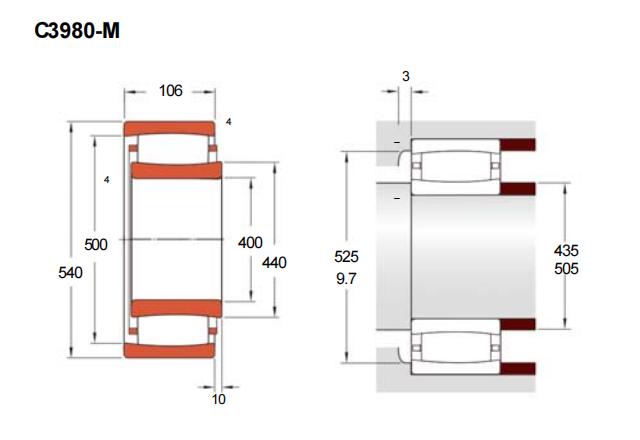

| 主要尺寸(mm) | ||
| 内径 | d | 400 |
| 外径 | D | 540 |
| 厚度 | B | 106 |
| 高可实测 | d2 | 440 |
| D1 | 500 | |
| r(min) | 4 | |
| 允许轴向位移 | ||
| 高可实测 | s1 | 10 |
| s2 | 415 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2160 |
| 基本额定静载荷 | Cor | 4150 |
| 疲劳极限载荷(KN) | ||
| Pu | 305 | |
| 速度(rpm) | ||
| 高可计算 | 额定 | 900 |
| 极限 | 1300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 435 |
| da(max) | 505 | |
| Da(min) | 525 | |
| Da(max) | 9.7 | |
| Ca(min) | 3 | |
| ra(max) | – | |
| 计算系数 | ||
| 高可出具 | k1 | 0.128 |
| k2 | - | |
| 重量(kg) | 69 | |
