EE275109D/275155轴承
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：276.225 mm，外径：393.7 mm，厚度：130.175 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【EE：大小肋条，闭合导向滚子】后缀列表：【D：双列内圈和滚子保持架组件】
EE275109D/275155是一款双列圆锥滚子轴承，属于TDI型结构。其基本尺寸为内径276.225毫米、外径393.7毫米、厚度130.175毫米，对应英制尺寸约为内径10.875英寸、外径15.5英寸、厚度5.125英寸。该设计采用双列滚子对称排列，能够同时承受径向载荷和双向轴向载荷，具有相对较高的刚性。
此类轴承在工业应用中常见于中等转速工况，例如大型传动装置、矿山机械或重型运输设备的支撑部位。其内外圈可分离的特性为安装和维护提供了便利，而圆锥滚子的线接触设计有助于分散应力，可能提升轴承在复杂负载条件下的适应性。
在选型时需综合考虑实际负载分布、润滑条件及工作环境等因素。该型号轴承的尺寸参数显示其适用于空间受限但要求承载能力的场景，相关技术数据可参考制造商提供的具体规格说明。
E
E
2
7
5
1
0
9
D
/
2
7
5
1
5
5
EE：大小肋条，闭合导向滚子
2：24º < 锥角 < 25º30'
751：内径范围：21-22 in
09：部件代号，09表示内圈和滚子保持架组件，基本代号：275109
D：双列内圈和滚子保持架组件
/：分隔符
2：24º ≤ 锥角 < 25º30'
751：内径范围：21-22 in
55：部件代号，55表示外圈，外圈基本代号：275155
EE：
大小肋条，闭合导向滚子
2：
24º < 锥角 < 25º30'
751：
内径范围：21-22 in
09：
部件代号，09表示内圈和滚子保持架组件，基本代号：275109
D：
双列内圈和滚子保持架组件
/：
分隔符
2：
24º ≤ 锥角 < 25º30'
751：
内径范围：21-22 in
55：
部件代号，55表示外圈，外圈基本代号：275155
| 公称型号(英制双列) | ||
| 品牌：CALOX | TDI整体外圈型(内圈/外圈) | EE275109D/275155 |

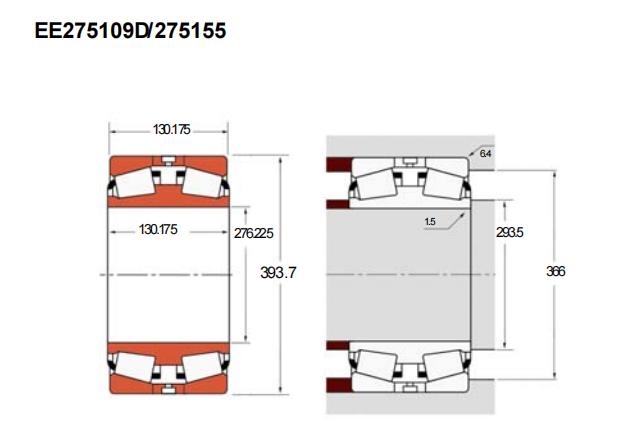

| 主要尺寸(mm) | ||
| 内径 | d | 276.225 |
| 外径 | D | 393.7 |
| 总厚度 | T | 130.175 |
| 外圈厚度 | C | 130.175 |
| 双列径向载荷(KN) | ||
| C1 | 1510 | |
| 基本额定静载荷 | C90(2) | 391 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 224 |
| Ca90 | 154 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 1.5 |
| db | 293.5 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 6.4 |
| Da | 366 | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| 高可出具 | K | 1.45 |
| Y1 | 1.68 | |
| Y2 | 2.5 | |
| 几何系数 | ||
| 高可出具 | G1 | 1450 |
| G2 | 201 | |
| Cg | 0.1555 | |
| 组成部件 | ||
| 高可推荐 | 整体内圈x1 | EE275109D |
| 外圈x2 | 275155 | |
| 外隔圈x1 | Y1S-275155 | |
| 重量(kg) | 49.64 | |
