M249749/M249710CD轴承
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：254 mm，外径：358.775 mm，厚度：152.4 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【M：中型承载】后缀列表：【M：中型承载】【C：外形尺寸与基本零件号相同，内部几何形状不同】【D：双列外圈】
M249749/M249710CD轴承属于TDO型双列圆锥滚子轴承，其内径为254mm，外径约为358.775mm，厚度为152.4mm，对应英制尺寸可表示为内径约10英寸、外径约14.125英寸、厚度约6英寸。此类轴承采用双列圆锥滚子对称布置，能够同时承受径向载荷与双向轴向载荷，具备较高的刚性及运行稳定性。TDO结构设计通常包含两个单列圆锥滚子轴承的组合特性，适用于中等转速且需兼顾径向与轴向负荷的工况。
该型号轴承常见于重型机械设备，例如矿山机械、大型齿轮箱及工程传动系统中，可在复杂载荷条件下提供支撑功能。其尺寸设计考虑了安装空间与承载需求的平衡，内外圈及滚子经特定工艺处理，有助于提升耐磨性与疲劳寿命。在使用过程中需注意保持润滑清洁与安装精度，以发挥其性能潜力。此类轴承的选型需结合实际工况参数，确保与其他部件协调运作。
M
2
4
9
7
4
9
/
M
2
4
9
7
1
0
C
D
M：中型承载
2：24º < 锥角 < 25º30'
497：内径范围：10-11 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：249749
/：分隔符
M：中型承载
2：24º ≤ 锥角 < 25º30'
497：内径范围：10-11 in
10：部件代号，10表示外圈，外圈基本代号：249710
C：外形尺寸与基本零件号相同，内部几何形状不同
D：双列外圈
M：
中型承载
2：
24º < 锥角 < 25º30'
497：
内径范围：10-11 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：249749
/：
分隔符
M：
中型承载
2：
24º ≤ 锥角 < 25º30'
497：
内径范围：10-11 in
10：
部件代号，10表示外圈，外圈基本代号：249710
C：
外形尺寸与基本零件号相同，内部几何形状不同
D：
双列外圈

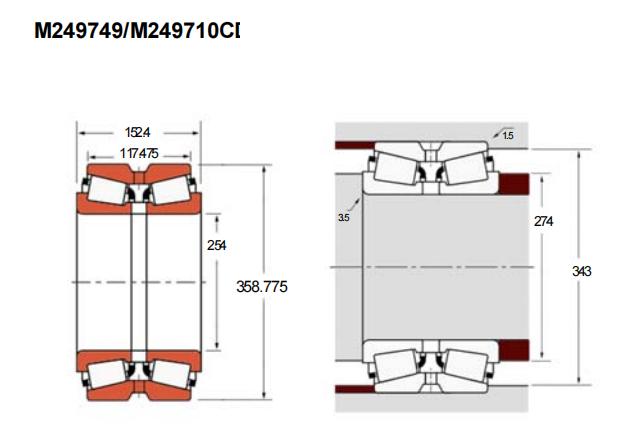

| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | M249749/M249710CD |
| 主要尺寸(mm) | ||
| 内径 | d | 254 |
| 外径 | D | 358.775 |
| 总厚度 | T | 152.4 |
| 外圈厚度 | C | 117.475 |
| 双列径向载荷(KN) | ||
| C1 | 1560 | |
| 基本额定静载荷 | C90(2) | 405 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 232 |
| Ca90 | 132 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| db | 274 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.5 |
| Da | 343 | |
| 销孔(mm) | ||
| 高可实测 | Ka | 25.4 |
| Kb | 8.6 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| 高可出具 | K | 1.76 |
| Y1 | 2.03 | |
| Y2 | 3.02 | |
| 几何系数 | ||
| 高可出具 | G1 | 1630 |
| G2 | 168 | |
| Cg | 0.1526 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | M249749 |
| 整体外圈x1 | M249710CD | |
| 内隔圈×1 | M249749XC | |
| 重量(kg) | 44.8 | |
