HH953749/HH953710D轴承
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：254 mm，外径：533.4 mm，厚度：276.225 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HH：超重型承载】后缀列表：【HH：超重型承载】【D：双列外圈】
HH953749/HH953710D轴承为TDO型双列圆锥滚子轴承，内径尺寸为254毫米，外径达到533.4毫米，厚度约为276.225毫米，折合英制尺寸分别约为10英寸、21英寸和10.875英寸。该结构采用双列滚子对称布置，具备较高的径向与轴向联合载荷承受能力，可适应双向轴向力作用工况。此类轴承在设计上注重刚性优化与力矩载荷的分布均匀性，适用于中等转速及重载条件。
其应用领域常涵盖大型传动装置、重型机械支撑部位及工业传动系统等场景。轴承内部几何轮廓经过针对性设计，有助于提升运行平稳性与使用寿命。安装过程中需注意调整预紧及轴向游隙，以确保发挥预期性能。该型号轴承在选型时需结合具体载荷条件、转速范围及配套结构特点进行综合评估。
H
H
9
5
3
7
4
9
/
H
H
9
5
3
7
1
0
D
HH：超重型承载
9：锥角 ≥ 45º，但不是推力轴承
537：内径范围：11-12 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：953749
/：分隔符
HH：超重型承载
9：锥角 ≥ 45º，但不是推力轴承
537：内径范围：11-12 in
10：部件代号，10表示外圈，外圈基本代号：953710
D：双列外圈
HH：
超重型承载
9：
锥角 ≥ 45º，但不是推力轴承
537：
内径范围：11-12 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：953749
/：
分隔符
HH：
超重型承载
9：
锥角 ≥ 45º，但不是推力轴承
537：
内径范围：11-12 in
10：
部件代号，10表示外圈，外圈基本代号：953710
D：
双列外圈

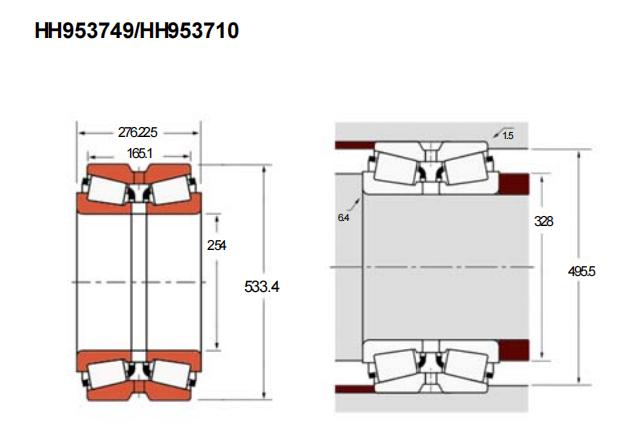

| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | HH953749/HH953710D |
| 主要尺寸(mm) | ||
| 内径 | d | 254 |
| 外径 | D | 533.4 |
| 总厚度 | T | 276.225 |
| 外圈厚度 | C | 165.1 |
| 双列径向载荷(KN) | ||
| C1 | 3650 | |
| 基本额定静载荷 | C90(2) | 946 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 543 |
| Ca90 | 872 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 6.4 |
| db | 328 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.5 |
| Da | 495.5 | |
| 销孔(mm) | ||
| 高可实测 | Ka | - |
| Kb | - | |
| 常数e | 0.94 | |
| 载荷系数 | ||
| 高可出具 | K | 0.62 |
| Y1 | 0.72 | |
| Y2 | 1.07 | |
| 几何系数 | ||
| 高可出具 | G1 | 1670 |
| G2 | 104 | |
| Cg | 0.2101 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | HH953749 |
| 整体外圈x1 | HH953710D | |
| 内隔圈×1 | HH953749XA | |
| 重量(kg) | 252.22 | |
