560-S/552DC轴承
更新日期：
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】

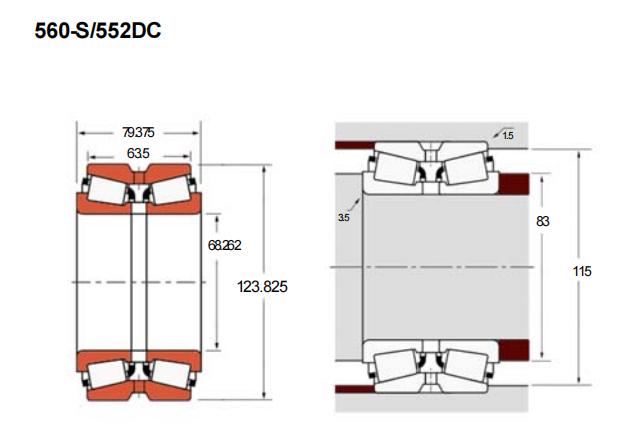

基本尺寸：内径：68.262 mm，外径：123.825 mm，厚度：79.375 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-S：特殊功能轴承，与具有相同基本零件号的轴承不可互换】【DC：双列外圈，带锁销孔】
560-S/552DC为TDO型双列圆锥滚子轴承，其结构设计包含两列圆锥滚子，采用特定的轴向游隙预调配置，具备较好的径向与轴向联合载荷承受能力。该轴承基本尺寸为内径68.262毫米、外径123.825毫米、厚度79.375毫米，对应英制尺寸约内径2.687英寸、外径4.875英寸、厚度3.125英寸。此类轴承常见于中等速度工况，适用于需双向轴向定位及较高刚性支撑的场合，例如传动轴、齿轮箱及部分工业旋转部件。其双列结构有助于分散载荷并提升运行稳定性，但实际应用中需结合润滑条件、配合公差及安装方式综合考虑性能表现。轴承尺寸与游隙参数可为设备设计提供参考，具体选型时建议结合工况要求进一步确认适配性。
5
6
0
-
S
/
5
5
2
D
C
560：圆锥滚子轴承内圈基本代号：560
-S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
/：分隔符
552：圆锥滚子轴承外圈基本代号：552
DC：双列外圈，带锁销孔
560：
圆锥滚子轴承内圈基本代号：560
-S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
/：
分隔符
552：
圆锥滚子轴承外圈基本代号：552
DC：
双列外圈，带锁销孔
| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | 560-S/552DC |
| 主要尺寸(mm) | ||
| 内径 | d | 68.262 |
| 外径 | D | 123.825 |
| 总厚度 | T | 79.375 |
| 外圈厚度 | C | 63.5 |
| 双列径向载荷(KN) | ||
| C1 | 307 | |
| 基本额定静载荷 | C90(2) | 79.7 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 45.8 |
| Ca90 | 27.1 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| db | 83 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.5 |
| Da | 115 | |
| 销孔(mm) | ||
| 高可实测 | Ka | 14.2 |
| Kb | 4.6 | |
| 常数e | 0.35 | |
| 载荷系数 | ||
| 高可出具 | K | 1.69 |
| Y1 | 1.95 | |
| Y2 | 2.9 | |
| 几何系数 | ||
| 高可出具 | G1 | 91 |
| G2 | 21.1 | |
| Cg | 0.1108 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | 560-S |
| 整体外圈x1 | 552DC | |
| 内隔圈×1 | X1S-560-S | |
| 重量(kg) | 3.79 | |
