| 公称型号(英制双列) | ||

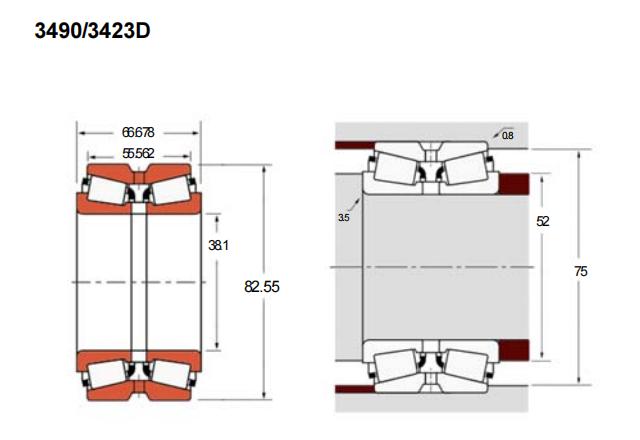

| TDO整体外圈型(内圈/外圈) | 3490/3423D | |
| 主要尺寸(mm) | ||
| 内径 | d | 38.1 |
| 外径 | D | 82.55 |
| 总厚度 | T | 66.678 |
| 外圈厚度 | C | 55.562 |
| 双列径向载荷(KN) | ||
| C1 | 169 | |
| 基本额定静载荷 | C90(2) | 43.7 |
| 单列额定载荷(KN) | ||
| C90 | 25.1 | |
| Ca90 | 15.7 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| db | 52 | |
| 座腔(mm) | ||
| r(max) | 0.8 | |
| Da | 75 | |
| 销孔(mm) | ||
| Ka | - | |
| Kb | - | |
| 常数e | 0.37 | |
| 载荷系数 | ||
| K | 1.6 | |
| Y1 | 1.85 | |
| Y2 | 2.75 | |
| 几何系数 | ||
| G1 | 29.9 | |
| G2 | 11.2 | |
| Cg | 0.0781 | |
| 组成部件 | ||
| 内圈x2 | 3490 | |
| 整体外圈x1 | 3423D | |
| 内隔圈×1 | X1S-3490 | |
| 重量(kg) | 1.65 | |
