14138A/14276D轴承
更新日期：
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：34.925 mm，外径：69.012 mm，厚度：46.04 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：与基本零件号不同的内径、外径、宽度或倒角】【D：双列外圈】
14138A/14276D是一款圆锥滚子轴承，属于双列TDO型。其内径为34.925毫米，外径为69.012毫米，厚度为46.04毫米。若转换为英制单位，内径约为1.375英寸，外径约为2.717英寸，厚度约为1.813英寸。
这种轴承的设计采用双列圆锥滚子结构，可同时承受径向载荷和双向轴向载荷，具有较高的刚性。TDO型配置通常便于安装和调整，适用于空间有限且需承受复合载荷的工况。由于采用圆锥滚子与内外圈之间的线接触设计，有助于分散应力，提升使用寿命。
此类轴承常见于中低速运转环境，例如某些传动系统、工业机械或支撑结构中。其尺寸规格较为特殊，适用于对安装精度有一定要求的场合。在选用时需结合实际载荷条件与运行环境，确保配合部件满足相应的公差标准，以实现稳定运行。
1
4
1
3
8
A
/
1
4
2
7
6
D
1：0º ≤ 锥角 < 24º
41：内径范围：1-2 in
38：部件代号，38表示内圈和滚子保持架组件，基本代号：14138
A：与基本零件号不同的内径、外径、宽度或倒角
/：分隔符
1：0º < 锥角 < 24º
42：内径范围：1-2 in
76：部件代号，76表示外圈，外圈基本代号：14276
D：双列外圈
1：
0º ≤ 锥角 < 24º
41：
内径范围：1-2 in
38：
部件代号，38表示内圈和滚子保持架组件，基本代号：14138
A：
与基本零件号不同的内径、外径、宽度或倒角
/：
分隔符
1：
0º < 锥角 < 24º
42：
内径范围：1-2 in
76：
部件代号，76表示外圈，外圈基本代号：14276
D：
双列外圈

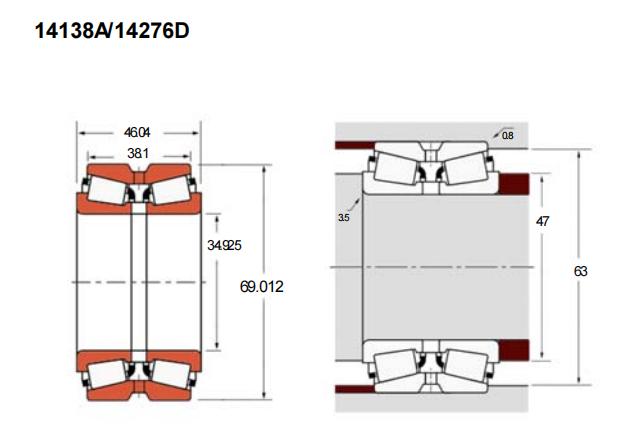

| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | 14138A/14276D |
| 主要尺寸(mm) | ||
| 内径 | d | 34.925 |
| 外径 | D | 69.012 |
| 总厚度 | T | 46.04 |
| 外圈厚度 | C | 38.1 |
| 双列径向载荷(KN) | ||
| C1 | 88 | |
| 基本额定静载荷 | C90(2) | 22.8 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 13.1 |
| Ca90 | 8.57 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| db | 47 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 0.8 |
| Da | 63 | |
| 销孔(mm) | ||
| 高可实测 | Ka | - |
| Kb | - | |
| 常数e | 0.38 | |
| 载荷系数 | ||
| 高可出具 | K | 1.53 |
| Y1 | 1.77 | |
| Y2 | 2.63 | |
| 几何系数 | ||
| 高可出具 | G1 | 18 |
| G2 | 9.4 | |
| Cg | 0.0668 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | 14138A |
| 整体外圈x1 | 14276D | |
| 内隔圈×1 | X2S-14137 | |
| 重量(kg) | 0.71 | |
