13685/13621DC轴承
更新日期：
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】

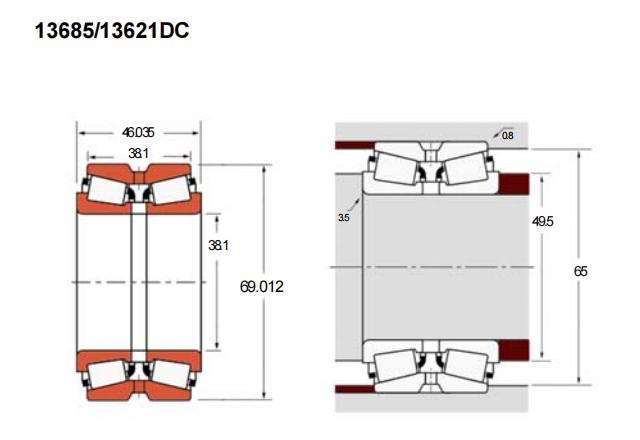

基本尺寸：内径：38.1 mm，外径：69.012 mm，厚度：46.035 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【DC：双列外圈，带锁销孔】
13685/13621DC属于TDO型双列圆锥滚子轴承，其基本尺寸为内径38.1毫米（约合1.5英寸）、外径69.012毫米（约2.717英寸）、厚度46.035毫米（约1.812英寸）。该轴承采用双列圆锥滚子设计，能够同时承受径向负荷与双向轴向负荷，具有较高的刚性及稳定性。TDO结构通常包含两个单列圆锥滚子轴承组合而成，通过优化内部几何轮廓与滚道接触角，可提升运转精度并分散应力。
此类轴承常见于中等转速、负荷较高的应用场景，如农机传动系统、工业齿轮箱或重型车桥等设备。在安装时需注意调整预紧力与轴向游隙，以保证性能并延长使用寿命。由于采用英制尺寸标准，它适用于部分沿用英制设计的机械设备维护与替换。其材料与热处理工艺对耐磨性和疲劳强度有较高要求，建议在选用时结合具体工况条件进行综合评估。
1
3
6
8
5
/
1
3
6
2
1
D
C
1：0º ≤ 锥角 < 24º
36：内径范围：1-2 in
85：部件代号，85表示内圈和滚子保持架组件，基本代号：13685
/：分隔符
1：0º < 锥角 < 24º
36：内径范围：1-2 in
21：部件代号，21表示外圈，外圈基本代号：13621
DC：双列外圈，带锁销孔
1：
0º ≤ 锥角 < 24º
36：
内径范围：1-2 in
85：
部件代号，85表示内圈和滚子保持架组件，基本代号：13685
/：
分隔符
1：
0º < 锥角 < 24º
36：
内径范围：1-2 in
21：
部件代号，21表示外圈，外圈基本代号：13621
DC：
双列外圈，带锁销孔
| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | 13685/13621DC |
| 主要尺寸(mm) | ||
| 内径 | d | 38.1 |
| 外径 | D | 69.012 |
| 总厚度 | T | 46.035 |
| 外圈厚度 | C | 38.1 |
| 双列径向载荷(KN) | ||
| C1 | 91.4 | |
| 基本额定静载荷 | C90(2) | 23.7 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 13.6 |
| Ca90 | 9.37 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| db | 49.5 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 0.8 |
| Da | 65 | |
| 销孔(mm) | ||
| 高可实测 | Ka | 6.1 |
| Kb | 2.3 | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| 高可出具 | K | 1.45 |
| Y1 | 1.68 | |
| Y2 | 2.5 | |
| 几何系数 | ||
| 高可出具 | G1 | 20.7 |
| G2 | 10.9 | |
| Cg | 0.0713 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | 13685 |
| 整体外圈x1 | 13621DC | |
| 内隔圈×1 | X1S-13687 | |
| 重量(kg) | 0.68 | |
