| 公称型号(英制单列) | ||

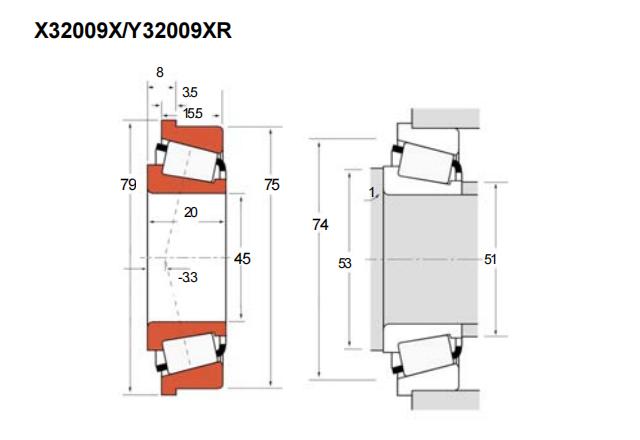

| TSF法兰型(内圈/外圈) | X32009X/Y32009XR | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度 | B | 20 |
| 外圈厚度 | C | 15.5 |
| T1 | 8 | |
| 作用点a | -3.3 | |
| 法兰尺寸(mm) | ||
| D1 | 79 | |
| C2 | 3.5 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 84.3 | |
| 动载C1 | 61.5 | |
| 长寿命动载(KN) | ||
| 径向C90 | 15.9 | |
| 轴向Ca90 | 10.7 | |
| 轴肩(mm) | ||
| R(max) | 1 | |
| da | 51 | |
| db | 53 | |
| 座腔(mm) | ||
| Da | 74 | |
| 常数e | 0.39 | |
| 载荷系数 | ||
| K | 1.53 | |
| Y | 1.49 | |
| 几何系数 | ||
| G1 | 28.7 | |
| G2 | 16.2 | |
| Cg | 0.0788 | |
| 重量(kg) | 0.36 | |
