L116149/L116110-B轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：82.55 mm，外径：115.888 mm，厚度：21.433 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【L：轻型承载】后缀列表：【L：轻型承载】【-B：外圈带法兰凸缘】
L116149/L116110-B轴承属于英制圆锥滚子轴承系列中的TSF法兰型结构。该型号的基本尺寸为内径82.55毫米，外径115.888毫米，厚度21.433毫米，换算为英制单位约合内径3.25英寸，外径4.563英寸，厚度0.844英寸。圆锥滚子轴承的设计使其能同时承受径向和轴向联合负荷，法兰结构则为安装定位提供便利，有助于简化装配过程并提升结构稳定性。
这类轴承通常适用于中等负荷、中等转速的工况环境，常见于工业传动、运输设备及工程机械等领域。其内外圈可分离的特性为维护和更换提供了便利，圆锥滚子与滚道的线接触设计有助于分散应力，在合理使用条件下可表现出良好的耐久性。选型时需结合具体应用场景的负荷条件、转速要求及环境因素进行综合评估，同时确保匹配的润滑方案与安装精度，以发挥其应有的性能特点。
L
1
1
6
1
4
9
/
L
1
1
6
1
1
0
-
B
L：轻型承载
1：0º < 锥角 < 24º
161：内径范围：3-4 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：116149
/：分隔符
L：轻型承载
1：0º ≤ 锥角 < 24º
161：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：116110
-B：外圈带法兰凸缘
L：
轻型承载
1：
0º < 锥角 < 24º
161：
内径范围：3-4 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：116149
/：
分隔符
L：
轻型承载
1：
0º ≤ 锥角 < 24º
161：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：116110
-B：
外圈带法兰凸缘

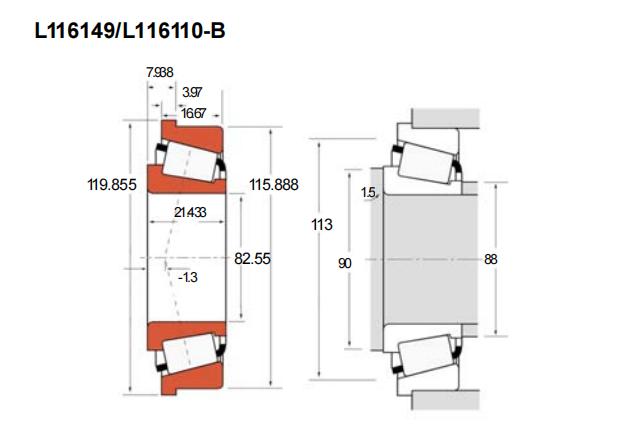

| 公称型号(英制单列) | ||
| 品牌：CALOX | TSF法兰型(内圈/外圈) | L116149/L116110-B |
| 主要尺寸(mm) | ||
| 内径 | d | 82.55 |
| 外径 | D | 115.888 |
| 厚度 | B | 21.433 |
| 外圈厚度 | C | 16.67 |
| T1 | 7.938 | |
| 作用点a | -1.3 | |
| 法兰尺寸(mm) | ||
| 高可实测 | D1 | 119.855 |
| C2 | 3.97 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 147 |
| 动载C1 | 83.5 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 21.7 |
| 轴向Ca90 | 11.4 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 1.5 |
| da | 88 | |
| db | 90 | |
| 座腔(mm) | ||
| Da | 113 | |
| 常数e | 0.31 | |
| 载荷系数 | ||
| 高可出具 | K | 1.95 |
| Y | 1.9 | |
| 几何系数 | ||
| 高可出具 | G1 | 97.2 |
| G2 | 64.3 | |
| Cg | 0.1079 | |
| 重量(kg) | 0.69 | |
