EE275105/275158-B轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：266.7 mm，外径：403.225 mm，厚度：69.85 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【EE：大小肋条，闭合导向滚子】后缀列表：【-B：外圈带法兰凸缘】
EE275105/275158-B属于TSF法兰型英制圆锥滚子轴承系列。其内径约为266.7毫米，外径约为403.2毫米，厚度接近69.9毫米，整体尺寸适用于中等负荷的应用环境。该轴承采用圆锥滚子与内外圈滚道之间的线接触设计，能够同时承受径向负荷和单向轴向负荷。由于带有法兰结构，其在安装定位方面具备一定便利性，有助于简化部件装配流程。
此类轴承常见于工业传动系统、重型运输设备以及工程机械的支撑部位。在运行过程中，保持适当的游隙和有效润滑有助于发挥轴承的载荷分配特性。部分应用案例中会采用成对安装的方式，以提升轴向负荷的承载能力。轴承的寿命可能受安装精度、工作温度及维护条件等因素影响。
选型时建议结合具体负荷条件、转速范围及空间限制进行综合评估。该型号的尺寸规格符合英制标准，便于在相应规格的轴系中实现配套使用。日常维护中注意监测润滑状态与运行温度，有助于维持轴承性能的稳定性。
E
E
2
7
5
1
0
5
/
2
7
5
1
5
8
-
B
EE：大小肋条，闭合导向滚子
2：24º < 锥角 < 25º30'
751：内径范围：21-22 in
05：部件代号，05表示内圈和滚子保持架组件，基本代号：275105
/：分隔符
2：24º ≤ 锥角 < 25º30'
751：内径范围：21-22 in
58：部件代号，58表示外圈，外圈基本代号：275158
-B：外圈带法兰凸缘
EE：
大小肋条，闭合导向滚子
2：
24º < 锥角 < 25º30'
751：
内径范围：21-22 in
05：
部件代号，05表示内圈和滚子保持架组件，基本代号：275105
/：
分隔符
2：
24º ≤ 锥角 < 25º30'
751：
内径范围：21-22 in
58：
部件代号，58表示外圈，外圈基本代号：275158
-B：
外圈带法兰凸缘

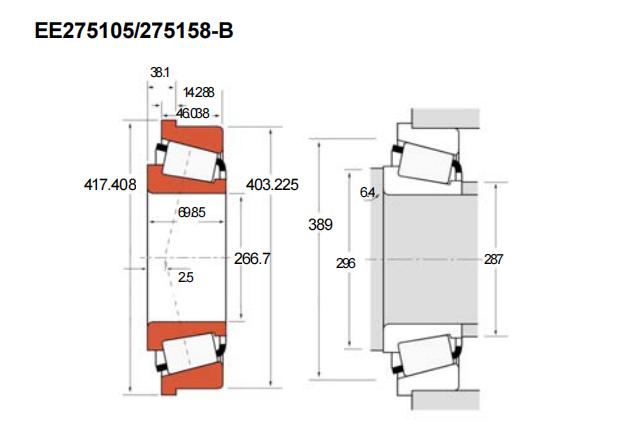

| 公称型号(英制单列) | ||
| 品牌：CALOX | TSF法兰型(内圈/外圈) | EE275105/275158-B |
| 主要尺寸(mm) | ||
| 内径 | d | 266.7 |
| 外径 | D | 403.225 |
| 厚度 | B | 69.85 |
| 外圈厚度 | C | 46.038 |
| T1 | 38.1 | |
| 作用点a | 2.5 | |
| 法兰尺寸(mm) | ||
| 高可实测 | D1 | 417.408 |
| C2 | 14.288 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 1600 |
| 动载C1 | 865 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 224 |
| 轴向Ca90 | 154 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 6.4 |
| da | 287 | |
| db | 296 | |
| 座腔(mm) | ||
| Da | 389 | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| 高可出具 | K | 1.49 |
| Y | 1.45 | |
| 几何系数 | ||
| 高可出具 | G1 | 1450 |
| G2 | 201 | |
| Cg | 0.1555 | |
| 重量(kg) | 28.96 | |
