| 公称型号(英制单列) | ||

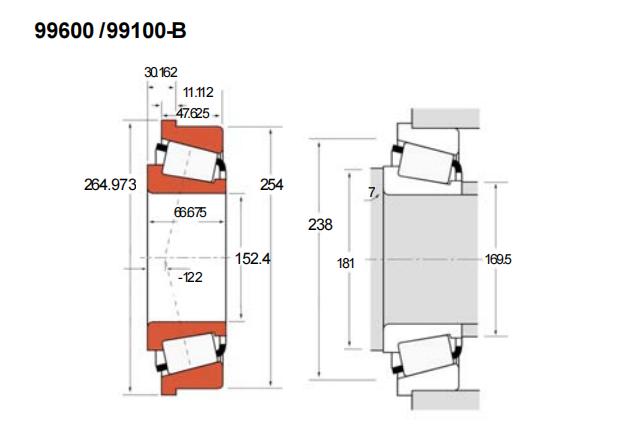

| TSF法兰型(内圈/外圈) | 99600/99100-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 152.4 |
| 外径 | D | 254 |
| 厚度 | B | 66.675 |
| 外圈厚度 | C | 47.625 |
| T1 | 30.162 | |
| 作用点a | -12.2 | |
| 法兰尺寸(mm) | ||
| D1 | 264.973 | |
| C2 | 11.112 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 1030 | |
| 动载C1 | 611 | |
| 长寿命动载(KN) | ||
| 径向C90 | 158 | |
| 轴向Ca90 | 110 | |
| 轴肩(mm) | ||
| R(max) | 7 | |
| da | 169.5 | |
| db | 181 | |
| 座腔(mm) | ||
| Da | 238 | |
| 常数e | 0.41 | |
| 载荷系数 | ||
| K | 1.47 | |
| Y | 1.43 | |
| 几何系数 | ||
| G1 | 556 | |
| G2 | 66.7 | |
| Cg | 0.1459 | |
| 重量(kg) | 12.84 | |
