| 公称型号(英制单列) | ||

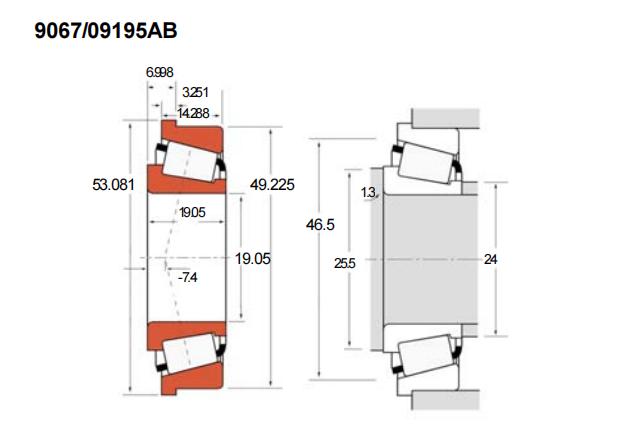

| TSF法兰型(内圈/外圈) | 9067/09195AB | |
| 主要尺寸(mm) | ||
| 内径 | d | 19.05 |
| 外径 | D | 49.225 |
| 厚度 | B | 19.05 |
| 外圈厚度 | C | 14.288 |
| T1 | 6.998 | |
| 作用点a | -7.4 | |
| 法兰尺寸(mm) | ||
| D1 | 53.081 | |
| C2 | 3.251 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 40.5 | |
| 动载C1 | 39.7 | |
| 长寿命动载(KN) | ||
| 径向C90 | 10.3 | |
| 轴向Ca90 | 4.68 | |
| 轴肩(mm) | ||
| R(max) | 1.3 | |
| da | 24 | |
| db | 25.5 | |
| 座腔(mm) | ||
| Da | 46.5 | |
| 常数e | 0.27 | |
| 载荷系数 | ||
| K | 2.26 | |
| Y | 2.2 | |
| 几何系数 | ||
| G1 | 8 | |
| G2 | 4.05 | |
| Cg | 0.0452 | |
| 重量(kg) | 0.18 | |
