| 公称型号(英制单列) | ||

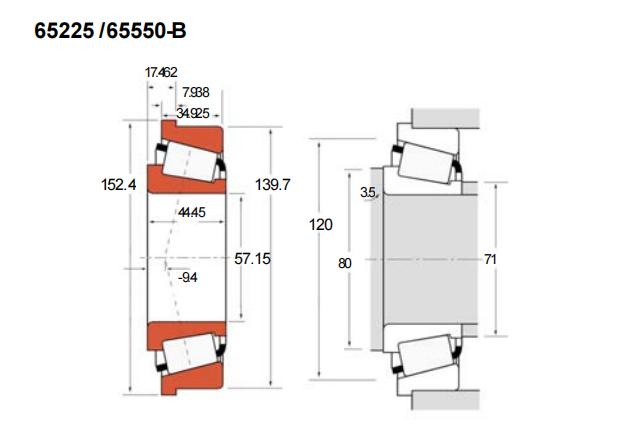

| TSF法兰型(内圈/外圈) | 65225/65550-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 57.15 |
| 外径 | D | 139.7 |
| 厚度 | B | 44.45 |
| 外圈厚度 | C | 34.925 |
| T1 | 17.462 | |
| 作用点a | -9.4 | |
| 法兰尺寸(mm) | ||
| D1 | 152.4 | |
| C2 | 7.938 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 297 | |
| 动载C1 | 225 | |
| 长寿命动载(KN) | ||
| 径向C90 | 58.5 | |
| 轴向Ca90 | 48.8 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 71 | |
| db | 80 | |
| 座腔(mm) | ||
| Da | 120 | |
| 常数e | 0.49 | |
| 载荷系数 | ||
| K | 1.23 | |
| Y | 1.2 | |
| 几何系数 | ||
| G1 | 83.2 | |
| G2 | 17.2 | |
| Cg | 0.0827 | |
| 重量(kg) | 3.6 | |
