| 公称型号(英制单列) | ||

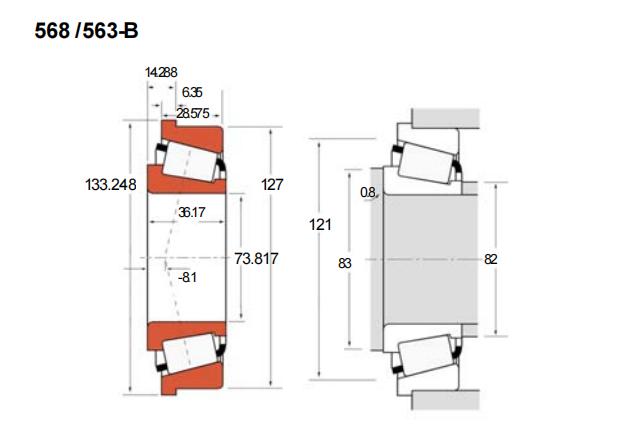

| TSF法兰型(内圈/外圈) | 568/563-B | |
| 主要尺寸(mm) | ||
| d | 73.817 | |
| D | 127 | |
| B | 36.17 | |
| C | 28.575 | |
| T1 | 14.288 | |
| 作用点a | -8.1 | |
| 法兰尺寸(mm) | ||
| D1 | 133.248 | |
| C2 | 6.35 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 262 | |
| 动载C1 | 182 | |
| 长寿命动载(KN) | ||
| 径向C90 | 47.1 | |
| 轴向Ca90 | 29.4 | |
| 轴肩(mm) | ||
| R(max) | 0.8 | |
| da | 82 | |
| db | 83 | |
| 座腔(mm) | ||
| Da | 121 | |
| 常数e | 0.36 | |
| 载荷系数 | ||
| K | 1.65 | |
| Y | 1.61 | |
| 几何系数 | ||
| G1 | 101 | |
| G2 | 24 | |
| Cg | 0.1167 | |
| 重量(kg) | 1.86 | |
