| 公称型号(英制单列) | ||

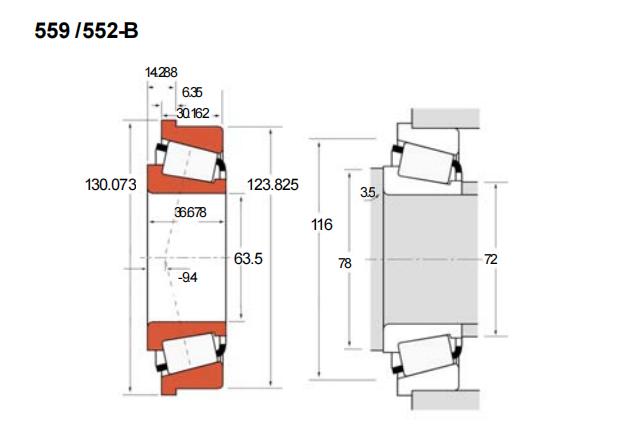

| TSF法兰型(内圈/外圈) | 559/552-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 63.5 |
| 外径 | D | 123.825 |
| 厚度 | B | 36.678 |
| 外圈厚度 | C | 30.162 |
| T1 | 14.288 | |
| 作用点a | -9.4 | |
| 法兰尺寸(mm) | ||
| D1 | 130.073 | |
| C2 | 6.35 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 248 | |
| 动载C1 | 177 | |
| 长寿命动载(KN) | ||
| 径向C90 | 45.8 | |
| 轴向Ca90 | 27.1 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 72 | |
| db | 78 | |
| 座腔(mm) | ||
| Da | 116 | |
| 常数e | 0.35 | |
| 载荷系数 | ||
| K | 1.73 | |
| Y | 1.69 | |
| 几何系数 | ||
| G1 | 91 | |
| G2 | 21.1 | |
| Cg | 0.1108 | |
| 重量(kg) | 2.04 | |
