| 公称型号(英制单列) | ||

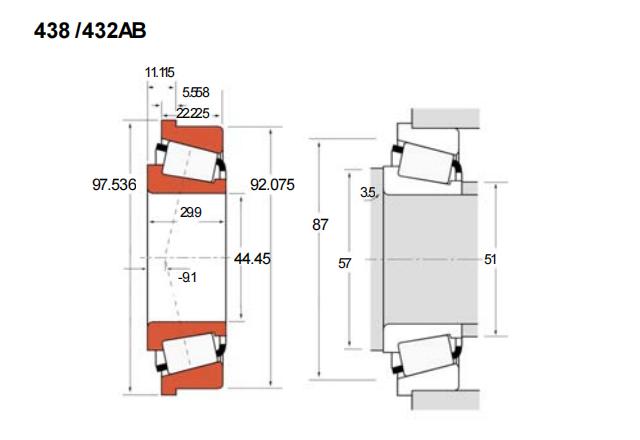

| TSF法兰型(内圈/外圈) | 438/432AB | |
| 主要尺寸(mm) | ||
| d | 44.45 | |
| D | 92.075 | |
| B | 29.9 | |
| C | 22.225 | |
| T1 | 11.115 | |
| 作用点a | -9.1 | |
| 法兰尺寸(mm) | ||
| D1 | 97.536 | |
| C2 | 5.558 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 144 | |
| 动载C1 | 118 | |
| 长寿命动载(KN) | ||
| 径向C90 | 30.5 | |
| 轴向Ca90 | 14.8 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 51 | |
| db | 57 | |
| 座腔(mm) | ||
| Da | 87 | |
| 常数e | 0.28 | |
| 载荷系数 | ||
| K | 2.11 | |
| Y | 2.05 | |
| 几何系数 | ||
| G1 | 42.5 | |
| G2 | 11.3 | |
| Cg | 0.0805 | |
| 重量(kg) | 0.89 | |
