34274/34481-B轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：69.952 mm，外径：122.238 mm，厚度：23.012 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-B：外圈带法兰凸缘】
34274/34481-B是一款TSF法兰型英制圆锥滚子轴承，其设计符合英制尺寸标准。该轴承的内径约为69.952毫米，外径约为122.238毫米，厚度约为23.012毫米，对应的英制尺寸分别接近2.755英寸、4.812英寸和0.906英寸。TSF法兰型结构通常包含一个集成法兰，有助于简化安装并提升轴向定位的稳定性。
圆锥滚子轴承能够同时承受径向和轴向载荷，适用于中等转速和负载条件。TSF法兰型设计在一些应用中可能方便直接安装至支撑结构，减少附加零件的使用。此类轴承常见于工业设备、传动系统或其他需要兼顾紧凑设计和承载能力的场合。
选型时需结合实际工况条件，综合考虑负载、转速及环境因素。轴承的尺寸参数可能与标准系列略有差异，建议参考具体技术资料以确认兼容性。合理安装与维护有助于发挥其性能特点。
3
4
2
7
4
/
3
4
4
8
1
-
B
3：25º30' ≤ 锥角 < 27º
42：内径范围：1-2 in
74：部件代号，74表示内圈和滚子保持架组件，基本代号：34274
/：分隔符
3：25º30' < 锥角 < 27º
44：内径范围：1-2 in
81：部件代号，81表示外圈，外圈基本代号：34481
-B：外圈带法兰凸缘
3：
25º30' ≤ 锥角 < 27º
42：
内径范围：1-2 in
74：
部件代号，74表示内圈和滚子保持架组件，基本代号：34274
/：
分隔符
3：
25º30' < 锥角 < 27º
44：
内径范围：1-2 in
81：
部件代号，81表示外圈，外圈基本代号：34481
-B：
外圈带法兰凸缘

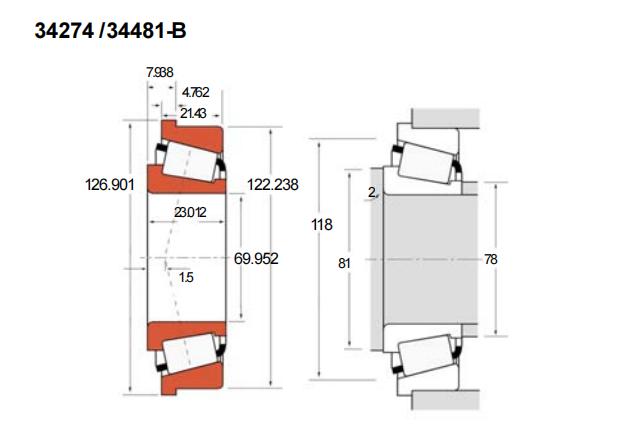

| 公称型号(英制单列) | ||
| 品牌：CALOX | TSF法兰型(内圈/外圈) | 34274/34481-B |
| 主要尺寸(mm) | ||
| 内径 | d | 69.952 |
| 外径 | D | 122.238 |
| 厚度 | B | 23.012 |
| 外圈厚度 | C | 21.43 |
| T1 | 7.938 | |
| 作用点a | 1.5 | |
| 法兰尺寸(mm) | ||
| 高可实测 | D1 | 126.901 |
| C2 | 4.762 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 136 |
| 动载C1 | 94.6 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 24.5 |
| 轴向Ca90 | 18.9 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 2 |
| da | 78 | |
| db | 81 | |
| 座腔(mm) | ||
| Da | 118 | |
| 常数e | 0.45 | |
| 载荷系数 | ||
| 高可出具 | K | 1.33 |
| Y | 1.3 | |
| 几何系数 | ||
| 高可出具 | G1 | 69.3 |
| G2 | 27 | |
| Cg | 0.1093 | |
| 重量(kg) | 1.18 | |
