07100-SA/07210XB轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：25.4 mm，外径：50.8 mm，厚度：14.26 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-S：特殊功能轴承，与具有相同基本零件号的轴承不可互换】【A：内部设计优化】【X：尺寸变更，符合 ISO 标准】【B：外圈带法兰】
07100-SA/07210XB是一款TSF法兰型英制圆锥滚子轴承，其公称尺寸为内径25.4mm（约1英寸）、外径50.8mm（约2英寸）、厚度14.26mm（约0.561英寸）。该设计采用法兰式外圈，可简化轴向定位结构，减少额外零部件的使用，有利于紧凑型装置的布局。
作为英制圆锥滚子轴承的一种，该型号具备圆锥滚子的典型特性：可同时承受径向与轴向联合载荷，适用于存在一定倾覆力矩或双向轴向力的工况。由于内外圈可分离，这类轴承在安装和维护方面表现出一定便利性。其尺寸规格符合英制标准，常见于全球范围内的传动、支撑及转向系统中，例如农机部件、工业传动设备或小型输送机械。
在应用时需注意配合公差与润滑条件，合理的安装能提升运行稳定性。此类法兰型设计在需要轴向定位的场合具有一定优势，有助于降低整体结构的复杂程度。选型时建议结合具体负载条件与转速要求进行综合评估。
0
7
1
0
0
-
S
A
/
0
7
2
1
0
X
B
0：推力型圆锥滚子轴承
71：内径范围：1-2 in
00：部件代号，00表示内圈和滚子保持架组件，基本代号：07100
-S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
A：内部设计优化
/：分隔符
0：推力型圆锥滚子轴承
72：内径范围：1-2 in
10：部件代号，10表示外圈，外圈基本代号：07210
X：尺寸变更，符合 ISO 标准
B：外圈带法兰
0：
推力型圆锥滚子轴承
71：
内径范围：1-2 in
00：
部件代号，00表示内圈和滚子保持架组件，基本代号：07100
-S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
A：
内部设计优化
/：
分隔符
0：
推力型圆锥滚子轴承
72：
内径范围：1-2 in
10：
部件代号，10表示外圈，外圈基本代号：07210
X：
尺寸变更，符合 ISO 标准
B：
外圈带法兰

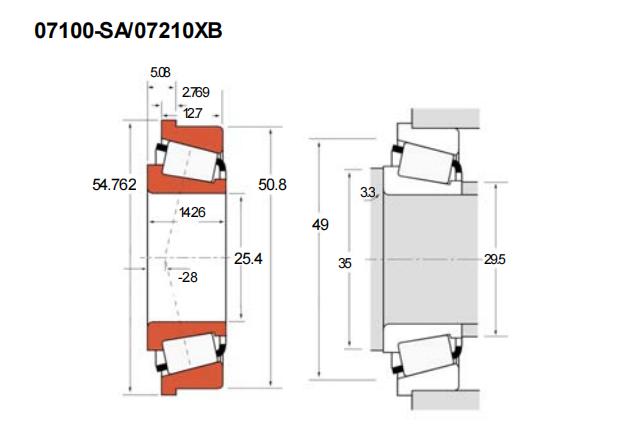

| 公称型号(英制单列) | ||
| 品牌：cāIoc | TSF法兰型(内圈/外圈) | 07100-SA/07210XB |
| 主要尺寸(mm) | ||
| 内径 | d | 25.4 |
| 外径 | D | 50.8 |
| 厚度 | B | 14.26 |
| 外圈厚度 | C | 12.7 |
| T1 | 5.08 | |
| 作用点a | -2.8 | |
| 法兰尺寸(mm) | ||
| cāIoc实测 | D1 | 54.762 |
| C2 | 2.769 | |
| ISO L10额定载荷(KN) | ||
| cāIoc计算 | 静载C0 | 29.6 |
| 动载C1 | 27 | |
| 长寿命动载(KN) | ||
| cāIoc计算 | 径向C90 | 6.99 |
| 轴向Ca90 | 4.81 | |
| 轴肩(mm) | ||
| cāIoc实测 | R(max) | 3.3 |
| da | 29.5 | |
| db | 35 | |
| 座腔(mm) | ||
| Da | 49 | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| cāIoc出具 | K | 1.49 |
| Y | 1.45 | |
| 几何系数 | ||
| cāIoc出具 | G1 | 7.6 |
| G2 | 7.07 | |
| Cg | 0.0509 | |
| 重量(kg) | 0.14 | |
