M667944/M667911轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：406.4 mm，外径：546.1 mm，厚度：87.312 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【M：中型承载】后缀列表：【M：中型承载】
M667944/M667911属于TS系列单列英制圆锥滚子轴承。该型号内径为406.4毫米（约16英寸），外径546.1毫米（约21.5英寸），厚度87.312毫米（约3.438英寸），整体尺寸符合重型工业设备的常见规格。
圆锥滚子轴承通过滚道与滚子锥角设计实现径向与轴向复合负载的承载能力。该型号采用分离式结构，内圈、滚子及保持架组件可与外圈分别安装，为设备维护提供便利。其尺寸参数适用于中低速工况，常见于矿山机械、大型传动装置及重型运输设备等场景。
在选用过程中需综合考虑实际负载条件、转速范围及安装空间限制等因素。此类轴承对安装精度和润滑条件存在一定要求，适当的预紧调整有助于提升运行稳定性。英制尺寸规格使其在部分采用英制标准的设备中具有适配优势，延续了相关设备体系的部件兼容性。
M
6
6
7
9
4
4
/
M
6
6
7
9
1
1
M：中型承载
6：30º30' < 锥角 < 32º30'
679：内径范围：16-17 in
44：部件代号，44表示内圈和滚子保持架组件，基本代号：667944
/：分隔符
M：中型承载
6：30º30' ≤ 锥角 < 32º30'
679：内径范围：16-17 in
11：部件代号，11表示外圈，外圈基本代号：667911
M：
中型承载
6：
30º30' < 锥角 < 32º30'
679：
内径范围：16-17 in
44：
部件代号，44表示内圈和滚子保持架组件，基本代号：667944
/：
分隔符
M：
中型承载
6：
30º30' ≤ 锥角 < 32º30'
679：
内径范围：16-17 in
11：
部件代号，11表示外圈，外圈基本代号：667911
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | M667944/M667911 |

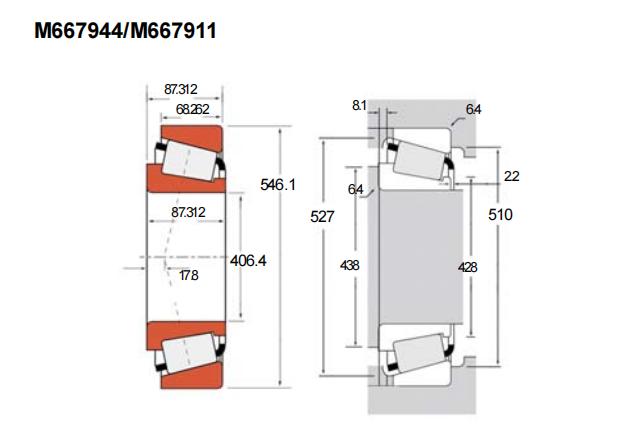

| 主要尺寸(mm) | ||
| 内径 | d | 406.4 |
| 外径 | D | 546.1 |
| 总厚度 | T | 87.312 |
| 内圈厚度 | B | 87.312 |
| 外圈厚度 | C | 68.262 |
| 作用点a | 17.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 3940 |
| 动载C1 | 1600 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 414 |
| 轴向Ca90 | 296 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 6.4 |
| da | 428 | |
| db | 438 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 6.4 |
| Da | 527 | |
| Db | 510 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 8.1 |
| Ab | 2.2 | |
| 常数e | 0.42 | |
| 载荷系数 | ||
| 高可出具 | K | 1.4 |
| Y | 1.44 | |
| 几何系数 | ||
| 高可出具 | G1 | 4640 |
| G2 | 498 | |
| Cg | 0.2316 | |
| 重量(kg) | 55.01 | |
