M281635/M281610轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：635 mm，外径：933.45 mm，厚度：179.388 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【M：中型承载】后缀列表：【M：中型承载】
M281635/M281610为TS系列单列英制圆锥滚子轴承，其公称内径为635毫米，外径约为933.45毫米，厚度约179.39毫米。若以英制单位表示，内径相当于25英寸，外径约为36.75英寸，厚度接近7.06英寸。此类轴承采用圆锥滚道与滚子结构，能够同时承受径向载荷与单向轴向载荷，适用于中低速重载工况。
在工业应用中，该型号常见于大型机械设备，如矿山机械、重型运输系统及部分工程传动装置。其内外圈可分离的设计便于安装与维护，配合相关组件可调节轴向游隙。圆锥滚子轴承的承载性能受工况条件影响，需结合润滑方式与安装精度综合评估使用效果。选型时应参考具体环境下的载荷分布与转速要求，确保匹配设备运行需求。这种结构在空间受限且需高刚性支撑的场景中具有一定适用性。
M
2
8
1
6
3
5
/
M
2
8
1
6
1
0
M：中型承载
2：24º < 锥角 < 25º30'
816：内径范围：25-30 in
35：部件代号，35表示内圈和滚子保持架组件，基本代号：281635
/：分隔符
M：中型承载
2：24º ≤ 锥角 < 25º30'
816：内径范围：25-30 in
10：部件代号，10表示外圈，外圈基本代号：281610
M：
中型承载
2：
24º < 锥角 < 25º30'
816：
内径范围：25-30 in
35：
部件代号，35表示内圈和滚子保持架组件，基本代号：281635
/：
分隔符
M：
中型承载
2：
24º ≤ 锥角 < 25º30'
816：
内径范围：25-30 in
10：
部件代号，10表示外圈，外圈基本代号：281610

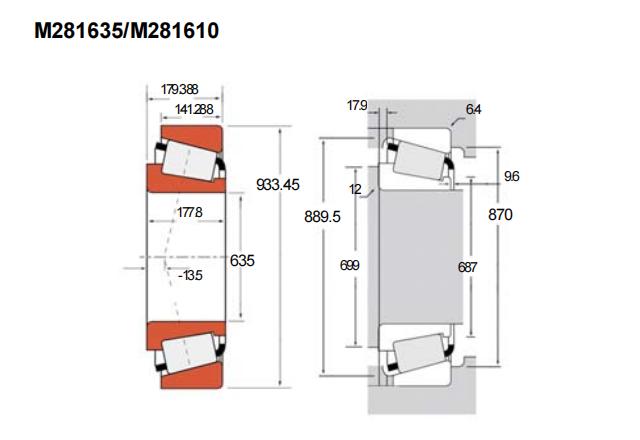

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | M281635/M281610 |
| 主要尺寸(mm) | ||
| 内径 | d | 635 |
| 外径 | D | 933.45 |
| 总厚度 | T | 179.388 |
| 内圈厚度 | B | 177.8 |
| 外圈厚度 | C | 141.288 |
| 作用点a | -13.5 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 13900 |
| 动载C1 | 5750 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 1490 |
| 轴向Ca90 | 848 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 12 |
| da | 687 | |
| db | 699 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 6.4 |
| Da | 889.5 | |
| Db | 870 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 17.9 |
| Ab | 9.6 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| 高可出具 | K | 1.76 |
| Y | 1.8 | |
| 几何系数 | ||
| 高可出具 | G1 | 17300 |
| G2 | 805 | |
| Cg | 0.3335 | |
| 重量(kg) | 401.62 | |
