LM11949/LM11910轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：19.05 mm，外径：45.237 mm，厚度：15.494 mm。
价格区间：￥19.71 - ￥75.94【详情】
前缀列表：【LM：轻中型承载】后缀列表：【LM：轻中型承载】
LM11949/LM11910是一款TS系列的英制单列圆锥滚子轴承。其基本尺寸为内径19.05毫米（约合0.75英寸），外径45.237毫米（约合1.781英寸），厚度15.494毫米（约合0.610英寸）。该型号通常以成对配置使用，能够有效承受径向与轴向联合载荷。
该轴承采用圆锥滚子与内外圈滚道之间的线接触设计，有助于分散应力，提升承载能力。由于其结构特点，这类轴承在安装时需注意调整游隙，以确保运行平稳并延长使用寿命。
在应用方面，LM11949/LM11910常见于中小型机械设备中，例如传动系统、齿轮箱及一些需要较高刚性支撑的工业转台。其英制尺寸设计便于与符合相应标准的机械部件配合使用，适用于要求结构紧凑且具有一定载荷能力的场合。此类轴承在选型时可结合实际工况考虑润滑条件与转速范围，以满足不同场景下的使用需求。
L
M
1
1
9
4
9
/
L
M
1
1
9
1
0
LM：轻中型承载
1：0º ≤ 锥角 < 24º
19：内径范围：0-1 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：11949
/：分隔符
LM：轻中型承载
1：0º < 锥角 < 24º
19：内径范围：0-1 in
10：部件代号，10表示外圈，外圈基本代号：11910
LM：
轻中型承载
1：
0º ≤ 锥角 < 24º
19：
内径范围：0-1 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：11949
/：
分隔符
LM：
轻中型承载
1：
0º < 锥角 < 24º
19：
内径范围：0-1 in
10：
部件代号，10表示外圈，外圈基本代号：11910

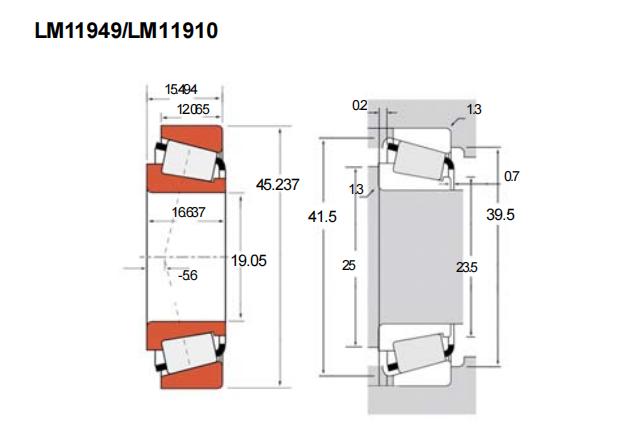

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | LM11949/LM11910 |
| 主要尺寸(mm) | ||
| 内径 | d | 19.05 |
| 外径 | D | 45.237 |
| 总厚度 | T | 15.494 |
| 内圈厚度 | B | 16.637 |
| 外圈厚度 | C | 12.065 |
| 作用点a | -5.6 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 32 |
| 动载C1 | 30.6 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 7.93 |
| 轴向Ca90 | 4.08 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 1.3 |
| da | 23.5 | |
| db | 25 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.3 |
| Da | 41.5 | |
| Db | 39.5 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 0.2 |
| Ab | 0.7 | |
| 常数e | 0.3 | |
| 载荷系数 | ||
| 高可出具 | K | 1.94 |
| Y | 2 | |
| 几何系数 | ||
| 高可出具 | G1 | 6.6 |
| G2 | 5.49 | |
| Cg | 0.0441 | |
| 重量(kg) | 0.13 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK 11949/11910轴承 英制圆锥滚子轴承 |
NSK | 19.05 X 45.24 X 15.49 | 华东 | 日本 | 10 | 42.66 | ￥36.46 | |
| NTN 4T-LM11949/11910轴承 英制圆锥滚子轴承 |
NTN | 19.05 X 45.237 X 15.494 | 华中 | 日本 | 5 | 41.95 | ￥32.27 | |
| KOYO 11949(内圈)轴承 英制圆锥滚子轴承 |
KOYO | 19.05 X 45.237 X 15.494 | 华东 | 日本 | 1 | 22.82 | ￥19.84 | |
| NTN 4T-LM11949/910 Z轴承 英制圆锥滚子轴承 |
NTN | 19.05 X 45.237 X 15.494 | 华北 | 日本 | 1 | 25.63 | ￥20.5 | |
| NSK K11949/11910轴承 英制圆锥滚子轴承 |
NSK | 19.05 X 45.24 X 15.49 | 华东 | 日本 | 1 | 42.75 | ￥37.17 |
