L217847/L217810轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：87.312 mm，外径：123.825 mm，厚度：20.638 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【L：轻型承载】后缀列表：【L：轻型承载】
L217847/L217810属于TS系列单列英制圆锥滚子轴承。其内径约为87.312毫米，外径约为123.825毫米，厚度约20.638毫米，对应英制尺寸分别约为3.437英寸、4.875英寸和0.812英寸。这类轴承的内外圈可分离，滚子与滚道之间呈特定角度接触，能够同时承受径向和轴向联合载荷，通常需要成对安装使用以平衡内部受力。
该结构设计适用于中速重载工况，常见于工业传动、工程机械及运输设备等需要调整游隙或预紧的支撑部位。由于采用英制尺寸标准，在部分欧美制造的设备中具有较好的适配性。使用中需注意保持架结构对润滑条件的要求，并确保安装时形成适当的轴向约束，以发挥其承载特性与运行稳定性。在维护时可通过调整轴向位置来补偿磨损，有助于延长配套部件的使用寿命。
L
2
1
7
8
4
7
/
L
2
1
7
8
1
0
L：轻型承载
2：24º < 锥角 < 25º30'
178：内径范围：3-4 in
47：部件代号，47表示内圈和滚子保持架组件，基本代号：217847
/：分隔符
L：轻型承载
2：24º ≤ 锥角 < 25º30'
178：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：217810
L：
轻型承载
2：
24º < 锥角 < 25º30'
178：
内径范围：3-4 in
47：
部件代号，47表示内圈和滚子保持架组件，基本代号：217847
/：
分隔符
L：
轻型承载
2：
24º ≤ 锥角 < 25º30'
178：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：217810

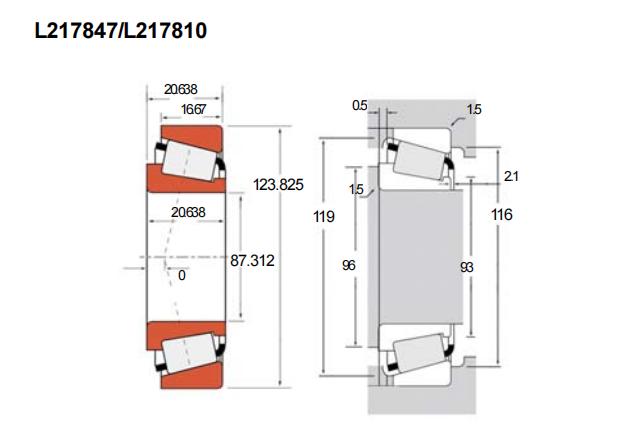

| 公称型号(英制单列) | ||
| 品牌：𝙲𝙰𝙻𝙾𝙲 | TS型(内圈/外圈) | L217847/L217810 |
| 主要尺寸(mm) | ||
| 内径 | d | 87.312 |
| 外径 | D | 123.825 |
| 总厚度 | T | 20.638 |
| 内圈厚度 | B | 20.638 |
| 外圈厚度 | C | 16.67 |
| 作用点a | 0 | |
| ISO L10额定载荷(KN) | ||
| 𝙲𝙰𝙻𝙾𝙲计算 | 静载C0 | 156 |
| 动载C1 | 85.8 | |
| 长寿命动载(KN) | ||
| 𝙲𝙰𝙻𝙾𝙲计算 | 径向C90 | 22.2 |
| 轴向Ca90 | 12.6 | |
| 轴肩(mm) | ||
| 𝙲𝙰𝙻𝙾𝙲实测 | R(max) | 1.5 |
| da | 93 | |
| db | 96 | |
| 座腔(mm) | ||
| 𝙲𝙰𝙻𝙾𝙲实测 | r(max) | 1.5 |
| Da | 119 | |
| Db | 116 | |
| 保持架(mm) | ||
| 𝙲𝙰𝙻𝙾𝙲实测 | Aa | 0.5 |
| Ab | 2.1 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| 𝙲𝙰𝙻𝙾𝙲出具 | K | 1.77 |
| Y | 1.82 | |
| 几何系数 | ||
| 𝙲𝙰𝙻𝙾𝙲出具 | G1 | 111 |
| G2 | 74.7 | |
| Cg | 0.1152 | |
| 重量(kg) | 0.77 | |
