| 公称型号(英制单列) | ||

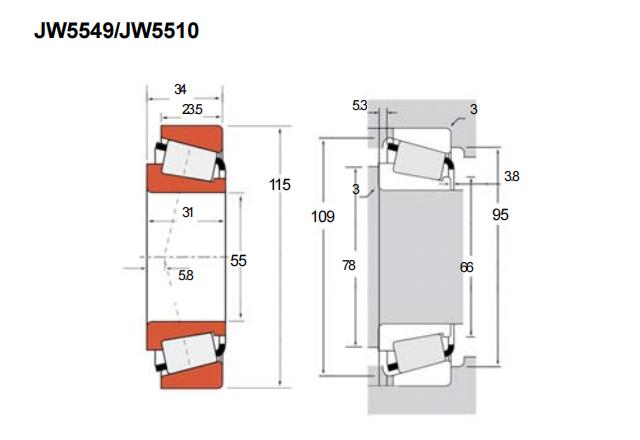

| TS型(内圈/外圈) | JW5549/JW5510 | |
| 主要尺寸(mm) | ||
| 内径 | d | 55 |
| 外径 | D | 115 |
| 总厚度 | T | 34 |
| 内圈厚度 | B | 31 |
| 外圈厚度 | C | 23.5 |
| 作用点a | 5.8 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 175 | |
| 动载C1 | 135 | |
| 长寿命动载(KN) | ||
| 径向C90 | 34.9 | |
| 轴向Ca90 | 51.7 | |
| 轴肩(mm) | ||
| R(max) | 3 | |
| da | 66 | |
| db | 78 | |
| 座腔(mm) | ||
| r(max) | 3 | |
| Da | 109 | |
| Db | 95 | |
| 保持架(mm) | ||
| Aa | 5.3 | |
| Ab | 3.8 | |
| 常数e | 0.87 | |
| 载荷系数 | ||
| K | 0.67 | |
| Y | 0.69 | |
| 几何系数 | ||
| G1 | 51.1 | |
| G2 | 17.8 | |
| Cg | 0.0831 | |
| 重量(kg) | 1.57 | |
