JP12049A/JP12010轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：120 mm，外径：170 mm，厚度：27 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【J：J 系列，公制尺寸圆锥滚子轴承】【P：P 系列】后缀列表：【A：内部设计优化】【J：J 系列，公制尺寸圆锥滚子轴承】【P：P 系列】

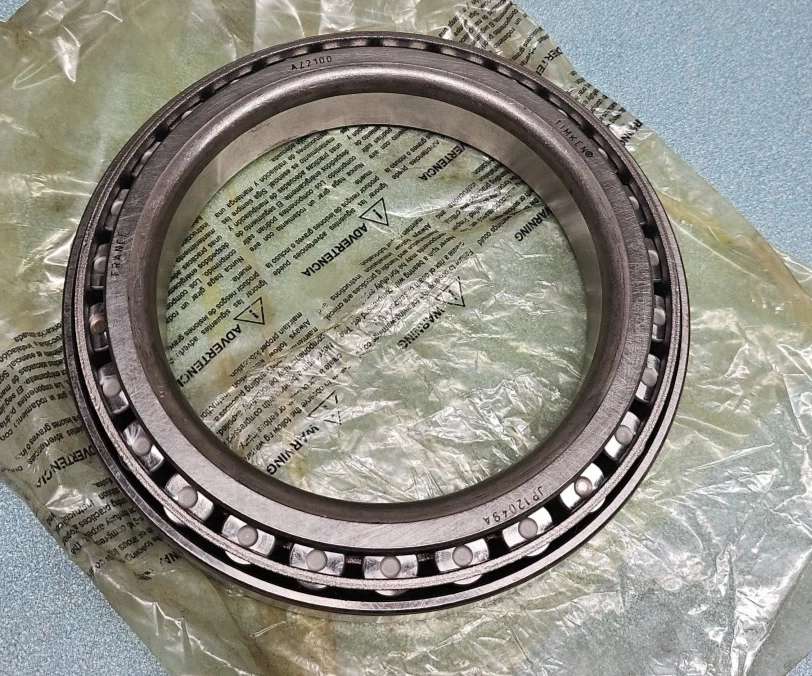

JP12049A/JP12010为英制圆锥滚子轴承，属于TS单列结构类型。其基本尺寸为内径120毫米、外径170毫米、厚度27毫米，对应英制尺寸分别约为4.7244英寸、6.6929英寸和1.063英寸。该轴承采用圆锥滚子与内外圈滚道之间的线性接触设计，能够同时承受径向载荷和单向轴向载荷，适用于中低速运转条件。
此类轴承通常用于支撑轴系结构，常见于工业传动设备、工程机械及某些运输工具中。由于结构紧凑且具备一定的调心能力，可在轻微不对中工况下维持运行稳定性。轴承的安装需注意调整游隙，合理的预紧有助于提升系统刚性并控制温升。润滑条件对使用寿命存在影响，定期补充润滑脂或更换润滑油可能延长其服役周期。
在选用时需结合实际载荷分布、转速范围及环境条件进行综合评估。轴承的失效形式可能包括疲劳剥落或润滑不良导致的磨损，维护过程中建议关注异常振动与温度变化。该型号轴承作为传动系统中的基础元件，其性能表现与配套部件设计及工况匹配程度存在一定关联。
J
P
1
2
0
4
9
A
/
J
P
1
2
0
1
0
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º ≤ 锥角 < 24º
20：内径范围：1-2 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：12049
A：内部设计优化
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
20：内径范围：1-2 in
10：部件代号，10表示外圈，外圈基本代号：12010
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º ≤ 锥角 < 24º
20：
内径范围：1-2 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：12049
A：
内部设计优化
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
20：
内径范围：1-2 in
10：
部件代号，10表示外圈，外圈基本代号：12010

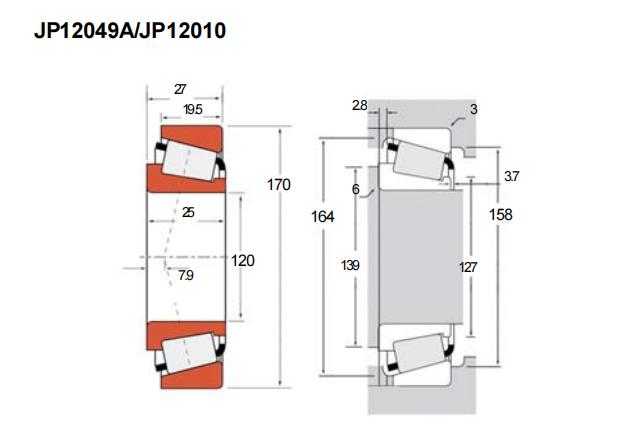

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | JP12049A/JP12010 |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 170 |
| 总厚度 | T | 27 |
| 内圈厚度 | B | 25 |
| 外圈厚度 | C | 19.5 |
| 作用点a | 7.9 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 238 |
| 动载C1 | 153 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 39.7 |
| 轴向Ca90 | 32.1 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 6 |
| da | 127 | |
| db | 139 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3 |
| Da | 164 | |
| Db | 158 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 2.8 |
| Ab | 3.7 | |
| 常数e | 0.47 | |
| 载荷系数 | ||
| 高可出具 | K | 1.24 |
| Y | 1.27 | |
| 几何系数 | ||
| 高可出具 | G1 | 158 |
| G2 | 76.7 | |
| Cg | 0.1451 | |
| 重量(kg) | 1.6 | |
