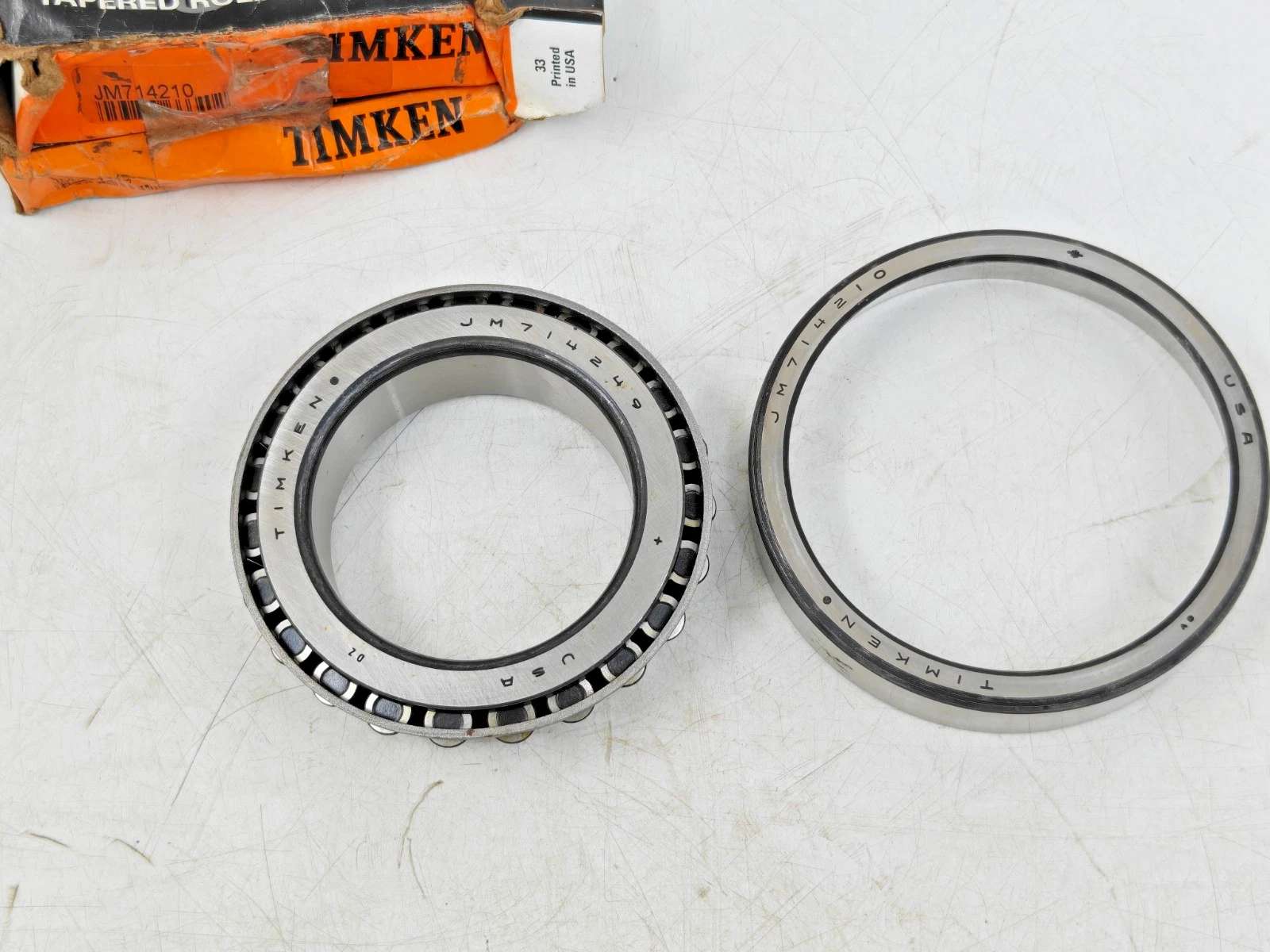

JM714249/JM714210轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：75 mm，外径：120 mm，厚度：31 mm。
价格区间：￥291.19 - ￥426.74【详情】
前缀列表：【J：J 系列，公制尺寸圆锥滚子轴承】【M：中型承载】后缀列表：【J：J 系列，公制尺寸圆锥滚子轴承】【M：中型承载】
JM714249/JM714210属于TS系列单列圆锥滚子轴承，采用英制尺寸标准。该型号轴承内径为75毫米，外径达120毫米，厚度为31毫米，换算为英制尺寸分别对应约2.9528英寸、4.7244英寸和1.2205英寸。其结构设计能够同时承受径向载荷与轴向载荷，适用于中低速工况下的复合受力环境。
此类轴承采用分离式结构，便于安装调整游隙，通常成对使用以提升轴系的运行稳定性。在工业应用中，该规格常见于传动系统、齿轮箱及工程机械的支撑部位，能够适应中等冲击振动环境。选型时需配合计算实际载荷条件与转速范围，并确保润滑系统的匹配性。轴承的维护周期与使用寿命受安装精度、工作温度及润滑清洁度等多重因素影响，建议根据具体工况制定检修方案。
J
M
7
1
4
2
4
9
/
J
M
7
1
4
2
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
7：32º30' < 锥角 < 36º
142：内径范围：3-4 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：714249
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
7：32º30' ≤ 锥角 < 36º
142：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：714210
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
7：
32º30' < 锥角 < 36º
142：
内径范围：3-4 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：714249
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
7：
32º30' ≤ 锥角 < 36º
142：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：714210
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | JM714249/JM714210 |
| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 120 |
| 总厚度 | T | 31 |
| 内圈厚度 | B | 29.5 |
| 外圈厚度 | C | 25 |
| 作用点a | -2 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 229 |
| 动载C1 | 148 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 38.3 |
| 轴向Ca90 | 29.1 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3 |
| da | 83 | |
| db | 88 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 2.5 |
| Da | 115 | |
| Db | 108 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 2.1 |
| Ab | 2.7 | |
| 常数e | 0.44 | |
| 载荷系数 | ||
| 高可出具 | K | 1.31 |
| Y | 1.35 | |
| 几何系数 | ||
| 高可出具 | G1 | 95 |
| G2 | 32.1 | |
| Cg | 0.1218 | |
| 重量(kg) | 1.3 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN 4T-JM714249/JM714210轴承 英制圆锥滚子轴承 |
NTN | 75 X 120 X 31 | 华南 | 日本 | 12 | 320.31 | ￥291.19 | |
| NTN 4T-JM714249/JM714210PK轴承 英制圆锥滚子轴承 |
NTN | 75 X 120 X 31 | 华东 | 日本 | 12 | 426.74 | ￥377.65 |
