| 公称型号(英制单列) | ||

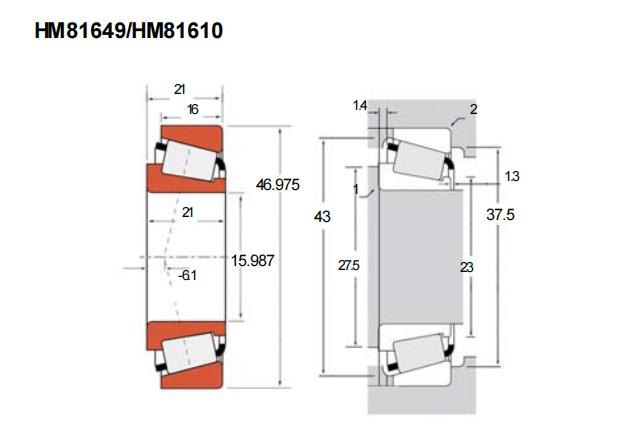

| TS型(内圈/外圈) | HM81649/HM81610 | |
| 主要尺寸(mm) | ||
| 内径 | d | 15.987 |
| 外径 | D | 46.975 |
| 总厚度 | T | 21 |
| 内圈厚度 | B | 21 |
| 外圈厚度 | C | 16 |
| 作用点a | -6.1 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 39.3 | |
| 动载C1 | 37.1 | |
| 长寿命动载(KN) | ||
| 径向C90 | 9.63 | |
| 轴向Ca90 | 9 | |
| 轴肩(mm) | ||
| R(max) | 1 | |
| da | 23 | |
| db | 27.5 | |
| 座腔(mm) | ||
| r(max) | 2 | |
| Da | 43 | |
| Db | 37.5 | |
| 保持架(mm) | ||
| Aa | 1.4 | |
| Ab | 1.3 | |
| 常数e | 0.55 | |
| 载荷系数 | ||
| K | 1.07 | |
| Y | 1.1 | |
| 几何系数 | ||
| G1 | 6.1 | |
| G2 | 4.57 | |
| Cg | 0.0526 | |
| 重量(kg) | 0.19 | |
