HM813844/HM813810轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：66.675 mm，外径：127 mm，厚度：36.512 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HM：重中型承载】后缀列表：【HM：重中型承载】
HM813844/HM813810属于TS系列单列圆锥滚子轴承，采用英制尺寸标准。其基本尺寸为内径约66.675毫米（相当于2.625英寸），外径127毫米（5英寸），厚度约36.512毫米（1.4375英寸）。这类轴承的结构设计能够同时承受径向载荷与单向轴向载荷，适用于存在复合负荷的工况环境。

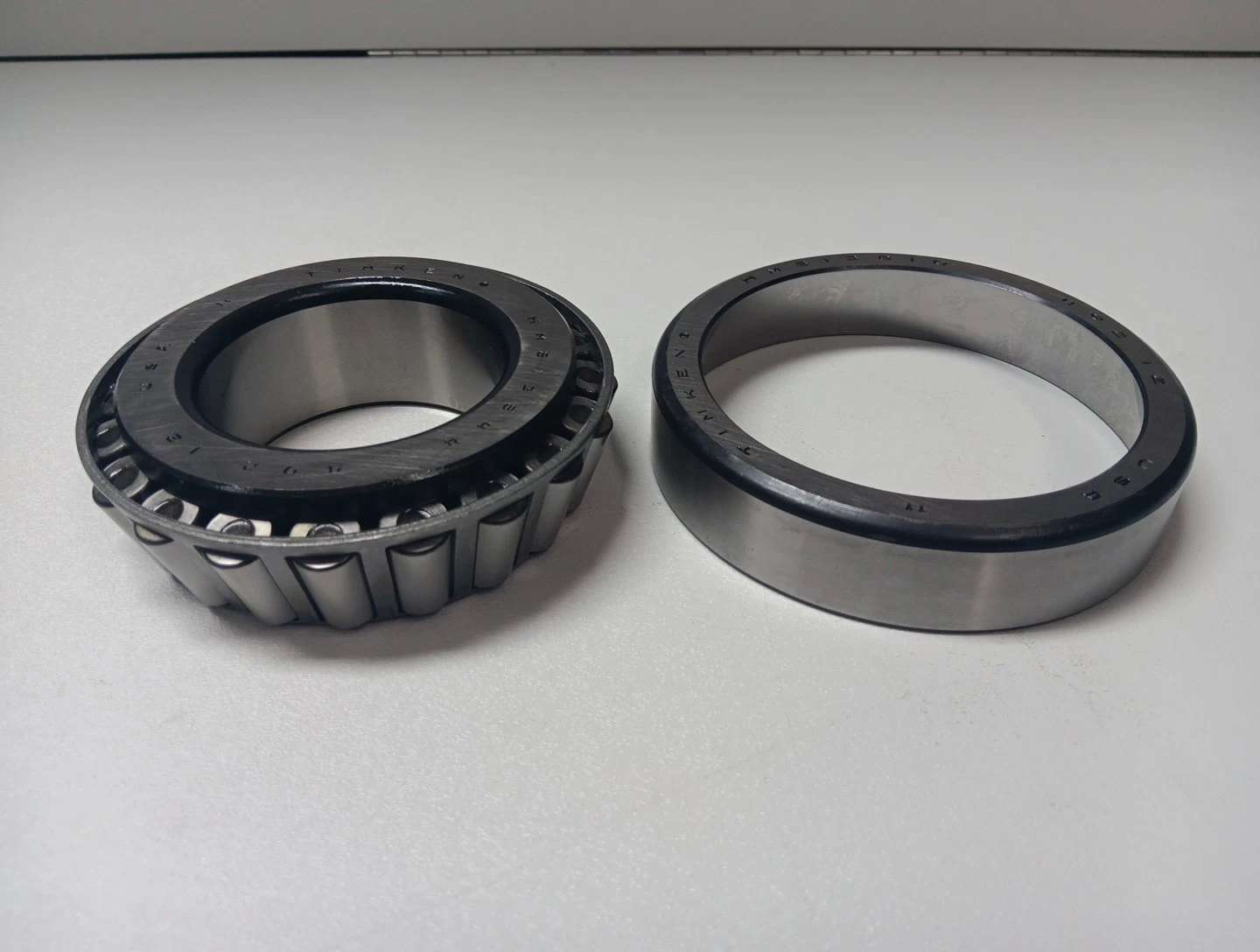

该型号采用分离式设计，内圈与滚子组件可独立安装，便于设备维护与调整。在应用中，这类轴承通常成对配置以增强轴向定位能力，常见于中型机械传动系统或支撑结构中。通过优化内部几何参数，这类轴承有助于提升运动精度并分散接触应力。
圆锥滚子轴承在工业领域具有较广泛的应用范围，包括传动装置、运输设备及部分通用机械。选型时需综合考虑实际工况的载荷分布、转速要求及安装空间限制。建议参考具体技术资料并结合实际使用条件进行综合评估。
H
M
8
1
3
8
4
4
/
H
M
8
1
3
8
1
0
HM：重中型承载
8：36º < 锥角 < 45º
138：内径范围：3-4 in
44：部件代号，44表示内圈和滚子保持架组件，基本代号：813844
/：分隔符
HM：重中型承载
8：36º ≤ 锥角 < 45º
138：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：813810
HM：
重中型承载
8：
36º < 锥角 < 45º
138：
内径范围：3-4 in
44：
部件代号，44表示内圈和滚子保持架组件，基本代号：813844
/：
分隔符
HM：
重中型承载
8：
36º ≤ 锥角 < 45º
138：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：813810
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | HM813844/HM813810 |
| 主要尺寸(mm) | ||
| 内径 | d | 66.675 |
| 外径 | D | 127 |
| 总厚度 | T | 36.512 |
| 内圈厚度 | B | 36.512 |
| 外圈厚度 | C | 26.988 |
| 作用点a | -3.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 256 |
| 动载C1 | 179 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 46.4 |
| 轴向Ca90 | 39.9 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 82 | |
| db | 88 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 121 | |
| Db | 111 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 4 |
| Ab | 1.3 | |
| 常数e | 0.5 | |
| 载荷系数 | ||
| 高可出具 | K | 1.16 |
| Y | 1.2 | |
| 几何系数 | ||
| 高可出具 | G1 | 91.7 |
| G2 | 24.3 | |
| Cg | 0.1252 | |
| 重量(kg) | 2 | |
